AD621BRZ Купить - ADI Усилитель прибора

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

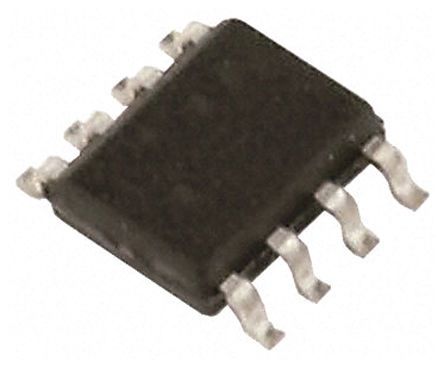

AD621BRZ

ADI

ANALOG DEVICES AD621BRZ Instrument Amplifier, 1, 50V, 1.2V/ s, 800kHz, 2.3V to 18V, SOIC

Наличие: 216 шт.

Адрес доставки: Москва

Цена: ₽ 912.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC216147

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD621BRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD621BRZ
Производитель	ADI
ЧипСити Номер продукта	CC216147
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Ток Питания	900 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	650 mW
Коэффициент Ослабления Синфазного Сигнала	130 dB
Ширина Ленты	800 kHz
Скорость Нарастания	1.20 V/μs
Входное Напряжение Смещения	50 µV
Входной Ток Смещения	500 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	800 kHz
Gain Bandwidth	100 dB
Рассеиваемая Мощность (Макс)	650 mW
Минимальный диапазон CMRR	100 dB
Напряжение питания (Макс)	30V ~ 50V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD621BRZ описание продукта

Product Details
The AD621 is an easy to use, low cost, low power, high accuracy instrumentation amplifier which is ideally suited for a wide range of applications. Its unique combination of high performance, small size and low power, outperforms discrete in amp implementations. High functionality, low gain errors and low gain drift errors are achieved by the use of internal gain setting resistors. Fixed gains of 10 and 100 can be easily set via external pin strapping. The AD621 is fully specified as a total system, therefore, simplifying the design process.
For portable or remote applications, where power dissipation, size and weight are critical, the AD621 features a very low supply current of 1.3 mA max and is packaged in a compact 8-pin SOIC, 8-pin plastic DIP or 8-pin cerdip. The AD621 also excels in applications requiring high total accuracy, such as precision data acquisition systems used in weigh scales and transducer interface circuits. Low maximum error specifications including nonlinearity of 10 ppm, gain drift of 5 ppm°/C, 50 µV offset voltage and 0.6 mV/°C offset drift ("B" grade), make possible total system performance at a lower cost than has been previously achieved with discrete designs or with other monolithic instrumentation amplifiers.
When operating from high source impedances, as in ECG and blood pressure monitors, the AD621 features the ideal combination of low noise and low input bias currents. Voltage noise is specified as 9 nV/(root) Hz at 1 kHz and 0.28 µV p-p from 0.1 Hz to 10 Hz. Input current noise is also extremely low at 0.1 pA/Hz. The AD621 outperforms FET input devices with an input bias current specification of 1.5 nA max over the full industrial temperature range.
### Features and Benefits
Easy To Use
Pin-Strappable Gains of 10 and 100
All Errors Specified for Total System Performance
High Performance than Discrete In Amp Designs
Available in 8-Lead DIP and SOIC
Low Power, 1.3 mA Max Supply Current
Wide Power Supply
Low Noise
9 nV/vHz, @ 1 kHz, Input Voltage Noise
0.28 µV p-p Noise (0.1 Hz to 10 Hz)
Excellent DC Performance
0.15% Max, Total Gain Error
±5 ppm/°C, Total Gain Drift
125 µV Max, Total Offset Voltage
1.0 µV/°C Max, Offset Voltage Drift
Excellent AC Specifications
800 kHz Bandwidth (G = 10),
200 kHz (G = 100)
12 µs Settling Time to 0.01%

Показывать

AD621BRZ Даташит PDF

16 страницы, 523 КБ

01/29/2001
