AD598AD Купить - ADI Буферный усилитель

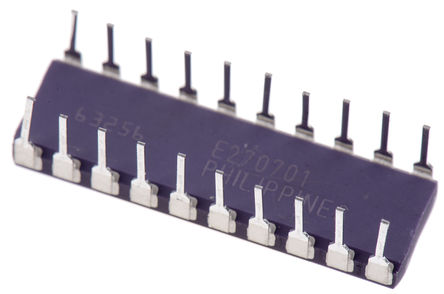

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD598AD

ADI

ANALOG DEVICES AD598AD Signal Conditioner, 20kHz, 13V, 36V, DIP, 20Pins, -40℃

Наличие: 1,238 шт.

Адрес доставки: Москва

Цена: ₽ 4,453.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC147209

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD598AD характеристики

Атрибут	Значение атрибута
Номенклатура	AD598AD
Производитель	ADI
ЧипСити Номер продукта	CC147209
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	DIP-20
Напряжение Питания (DC)	13.0V (min)
Рабочее Напряжение	36.0V (max)
Выходное Напряжение	24.0 V
Выходной Ток	≥6.00 mA
Ток Питания	15 mA
Количество Стежков	20 Position
Ширина Ленты	20 kHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	13 V
Длина	25.4 mm
Ширина	7.62 mm
Высота	2.16 mm
Рабочая Температура	-40℃ ~ 85℃
Коэффициент Температуры	±250 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD598AD описание продукта

The AD598AD is a Monolithic Linear Variable Differential Transformer (LVDT) Signal Conditioner used in conjunction with LVDTs to convert transducer mechanical position to a unipolar or bipolar DC voltage with a high degree of accuracy and repeatability. All circuit functions are included on the chip. With the addition of a few external passive components to set frequency and gain, the AD598 converts the raw LVDT secondary output to a scaled DC signal. The device can also be used with RVDT transducers. It contains a low distortion sine wave oscillator to drive the LVDT primary. The LVDT secondary output consists of two sine waves that drive the conditioner directly. The AD598 operates upon the two signals, dividing their difference by their sum, producing a scaled unipolar or bipolar DC output. The AD598 uses unique ratiometric architecture (patent pending) to eliminate several of the disadvantages associated with traditional approaches to LVDT interfacing.
Single chip solution, contains internal oscillator and voltage reference
No adjustments required
Insensitive to transducer null voltage
Insensitive to primary to secondary phase shifts
DC output proportional to position
Outstanding performance
0.05% of FS maximum linearity
611V Minimum output voltage
50ppm/8C of FS maximum gain drift
50ppm/8C of FS maximum offset drift

Показывать

AD598AD Даташит PDF

16 страницы, 554 КБ

10/28/1995
