AD5748ACPZ Купить - ADI Буферный усилитель

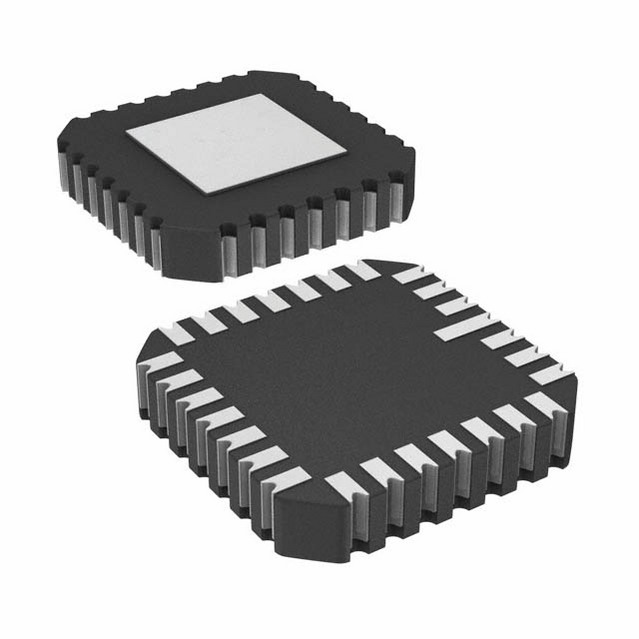

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5748ACPZ

ADI

ANALOG DEVICES AD5748ACPZ Instrument Amplifier, 3 Amplifier, 2V/µs, 100kHz, ± 12V to ± 24V, LFCSP

Наличие: 277 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 383.00

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC15938755

Категория продукта:

Буферный усилитель

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 25.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD5748ACPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5748ACPZ
Производитель	ADI
ЧипСити Номер продукта	CC15938755
Жизненный Цикл Продукта	Active
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Ток Питания	5.20 mA
Количество Цепей	1 Circuit
Ширина Ленты	100 kHz
Скорость Нарастания	2.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	100 kHz
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Длина	5 mm
Ширина	4.75 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 105℃
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

AD5748ACPZ описание продукта

Product Details
The AD5748 is a single-channel, low cost, precision, voltage/ current output driver with hardware or software programmable output ranges. The software ranges are configured via an SPI-/ MICROWIRE™-compatible serial interface. The AD5748 targets applications in PLC and industrial process control. The analog input to the AD5748 is provided from a low voltage, single-supply, digital-to-analog converter (DAC) and is internally conditioned to provide the desired output current/voltage range. The analog input range is 0 V to 4.096 V.
The output current range is programmable across two current ranges: 4 mA to 21 mA and 0 mA to 21 mA.
Voltage output is provided from a separate pin that can be configured to provide 0 V to 5 V, 0 V to 10.5 V, or ±10.5 V output range.
Analog outputs are short-circuit and open-circuit protected and can drive capacitive loads of 2 μF and inductive loads of 0.1 H.
The device is specified to operate with a power supply range from ±12 V to ±24 V. Output loop compliance is 0 V to AVDD − 2.75 V.
The flexible serial interface is SPI- and MICROWIRE-compatible and can be operated in 3-wire mode to minimize the digital isolation required in isolated applications. The interface also features an optional PEC error checking feature using CRC-8 error checking, useful in industrial environments where data communication corruption can occur.
The device also includes a power-on-reset function, ensuring that the device powers up in a known state (0 V or tristate), and a asynchronous CLEAR pin that sets the outputs to zero scale/midscale voltage output or the low end of the selected current range.
An HW SELECT pin is used to configure the part for hardware or software mode on power-up.
Note that the plots in the Typical Performance Characteristics section of this data sheet contain information on the standard ranges, as released in the AD5750/AD5750-1 data sheet. Although the overranges have been tested, new plots were not generated and substitution data was used for plotting purposes.
**Applications**
Process control
Actuator control
PLCs
### Features and Benefits
Current output ranges:
4 mA to 21 mA, 0 mA to 21 mA
±0.15% FSR total unadjusted error (TUE)
±5 ppm/°C FSR typical output drift
Voltage output ranges: 0 V to 5 V,
0 V to 10.5 V, ±10.5 V
±0.05% FSR total unadjusted error (TUE)
±3 ppm/°C FSR output drift
Flexible serial digital interface
On-chip output fault detection
PEC error checking
Asynchronous CLEAR function
Flexible power-up condition to 0 V or tristate
Power supply range
AVDD: +12 V (± 10%) to +24 V (± 10%)
AVSS: −12 V (± 10%) to −24 V (± 10%)
Output loop compliance to
AVDD − 2.75 V
Temperature range: −40°C to +105°C
32-lead, 5 mm × 5 mm LFCSP package
