AD5724RBREZ Купить - ADI Преобразователь DA

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

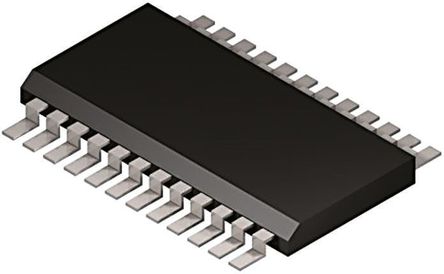

AD5724RBREZ

ADI

Digital to Analog Converter, 12Bit, 1.1MSPS, Serial, 4.5V to 16.5V, TSSOP, 24Pins

Наличие: 1,123 шт.

Адрес доставки: Москва

Цена: ₽ 2,261.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC921030

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5724RBREZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5724RBREZ
Производитель	ADI
ЧипСити Номер продукта	CC921030
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Количество Выходных Интерфейсов	4 Output
Ток Питания	2.5 mA
Количество Каналов	4 Channel
Количество Стежков	24 Position
Количество Битов	12 Bit
Рассеяние Мощности	0.31 W
Частота Выборки	1.10 MHz
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	310 mW
Количество ЦАПов	4 DAC
Напряжение питания	4.5V ~ 16.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5724RBREZ описание продукта

The AD5724RBREZ is a Complete Quad 12-bit Serial Input Unipolar/Bipolar Voltage Output DAC with internal reference that operates from single supply voltages of +4.5V up to +16.5V or dual supply voltages from ±4.5V up to ±16.5V. Integrated output amplifiers, reference buffers and proprietary power-up/power-down control circuitry are also provided. The parts offer guaranteed monotonicity, integral nonlinearity (INL) of ±16 LSB maximum, low noise, 10µs typical settling time and an on-chip +2.5V reference. It uses a serial interface that operates at clock rates up to 30MHz and is compatible with DSP and microcontroller interface standards. Double buffering allows the simultaneous updating of all DACs. The input coding is user-selectable twos complement or offset binary for a bipolar output (depending on the state of Pin BIN/2sCOMP) and straight binary for a unipolar output.
0.1% FSR maximum total unadjusted error (TUE)
10µs Typical settling time
Integrated reference buffers
Output control during power-up/brownout
Simultaneous updating via LDAC
iCMOS process technology
ESD sensitive device, take proper precaution while handling the device.
