AD549JHZ Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

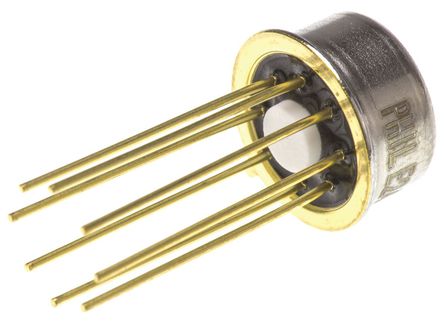

AD549JHZ

ADI

ANALOG DEVICES AD549JHZ Operational Amplifier, Single, 1 Amplifier, 1MHz, 3V/µs, ± 5V to ± 18V, TO-99, 8Pins

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 2,242.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC417191

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD549JHZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD549JHZ
Производитель	ADI
ЧипСити Номер продукта	CC417191
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	TO-99-8
Ток Питания	600 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.5 W
Коэффициент Ослабления Синфазного Сигнала	80 dB
Входная Ёмкость	800 fF
Ширина Ленты	1 MHz
Скорость Нарастания	3.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входной Импеданс	999 TΩ
Входное Напряжение Смещения	500 µV
Входной Ток Смещения	0.15 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	80 dB
Рассеиваемая Мощность (Макс)	500 mW
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	5 V
Длина	9.4 mm
Ширина	9.4 mm
Высота	4.7 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD549JHZ описание продукта

The AD549JHZ is a monolithic electrometer Operational Amplifier with very low input bias current. Input offset voltage and input offset voltage drift are laser trimmed for precision performance. The ultralow input current of the part is achieved with Topgate™ JFET technology, a process development exclusive to Analog Devices, Inc. This technology allows fabrication of extremely low input current JFETs compatible with a standard junction isolated bipolar process. The 10¹⁵R common-mode impedance, which results from the bootstrapped input stage, ensures that the input current is essentially independent of the common-mode voltage. The AD549 is suited for applications requiring very low input current and low input offset voltage. It excels as a preamp for a wide variety of current output transducers, such as photodiodes, photomultiplier tubes or oxygen sensors.
Input bias current guaranteed over the common-mode
Low input voltage noise
Indefinite output short-circuit duration
250fA Maximum ultralow input bias current
1mV Maximum low offset voltage
20µV/°C Maximum low offset drift
700µA Maximum supply current
500mW Internal power dissipation

Показывать

AD549JHZ Даташит PDF

18 страницы, 1127 КБ

12/10/2014
