AD5361BSTZ Купить - ADI Преобразователь DA

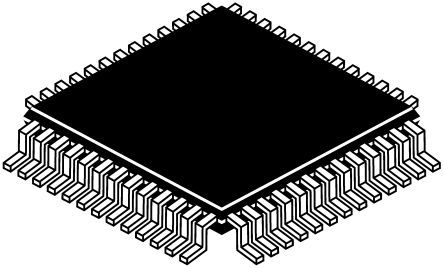

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5361BSTZ

ADI

ANALOG DEVICES AD5361BSTZ Digital to Analogue Converter, 14Bit, Serial, 2.5V to 5.5V, 8V to 16.5V, -4.5V to -16.5V, LQFP

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 3,170.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1191993

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5361BSTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5361BSTZ
Производитель	ADI
ЧипСити Номер продукта	CC1191993
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	52 Pin
Корпус/Пакет	LQFP-52
Частота	50 MHz
Количество Выходных Интерфейсов	16 Output
Ток Питания	10 mA
Количество Каналов	16 Channel
Количество Битов	14 Bit
Рассеяние Мощности	245 mW
Разрешение (биты)	14.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	245 mW
Количество ЦАПов	16 DAC
Напряжение питания	8V ~ 16.5V
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	4.5V, 8V
Длина	10.2 mm
Ширина	10.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5361BSTZ описание продукта

GENERAL DESCRIPTION
The AD5360/AD5361 contains 16, 16/14-bit DACs in a single, 56-lead, LFCSP or 52-lead LQFP package. It provides buffered voltage outputs with a span 4 times the reference voltage. The gain and offset of each DAC can be independently trimmed to remove errors. For even greater flexibility, the device is divided into two groups of 8 DACs, and the output range of each group can be independently adjusted by an offset DAC.
FEATURES
16-channel DAC in 52-LQFP and 56-LFCSP
Guaranteed monotonic to 16/14 bits
Nominal output voltage range of -10 V to +10 V
Multiple output spans available
Temperature Monitoring Function
Channel Monitoring Multiplexer
GPIO Function
System calibration function allowing user-programmable offset and gain
Channel grouping and addressing features
Data error checking feature
SPI compatible serial interface
2.5 V to 5.5 V digital interface
Power-on reset
Digital reset (RESET)
Clear function to user-defined SIGGND (CLRpin)
Simultaneous update of DAC outputs (LDACpin)
APPLICATIONS
Instrumentation
Industrial control systems
Level setting in automatic test equipment (ATE)
Variable optical attenuators (VOA)
Optical Line Cards
