AD5254BRUZ1 Купить - ADI Цифровой потенциометр

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

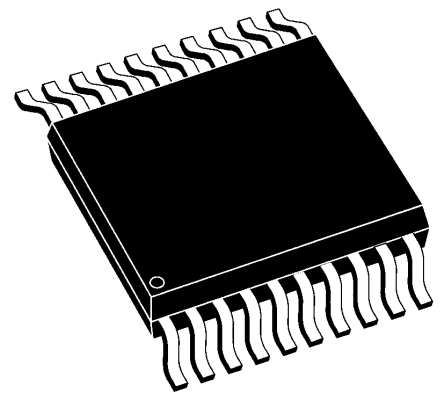

AD5254BRUZ1

ADI

AD5254BRUZ1, Digital Potentiometer 1K 256Position Linear 4Channel Serial-2 Wire, Serial-I2C 20Pin TSSOP

Наличие: 992 шт.

Адрес доставки: Москва

Цена: ₽ 1,101.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC200338

Категория продукта:

Цифровой потенциометр

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5254BRUZ1 характеристики

Атрибут	Значение атрибута
Номенклатура	AD5254BRUZ1
Производитель	ADI
ЧипСити Номер продукта	CC200338
Категория продукта	Цифровой потенциометр
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	2.25V (min)
Допустимое Отклонение Ёмкости	±30 %
Ток Питания	0.005 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	256 Position
Тактовая Частота	400 kHz
Сопротивление	1 kΩ
Допустимое Отклонение Сопротивления	±30 %
Ток Покоя	5.00 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.25 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Коэффициент Температуры	±650 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5254BRUZ1 описание продукта

The AD5254BRUZ1 is a quad-channel non-volatile Digital Potentiometer performs the same electronic adjustment functions as mechanical potentiometers, trimmers and variable resistors. The parts versatile programmability allows multiple modes of operation, including read/write access in the RDAC and EEMEM registers, increment/decrement of resistance, resistance changes in ±6 dB scales, wiper setting readback and extra EEMEM for storing user-defined information, such as memory data for other components, look-up table or system identification information. The AD5254 allow the host I²C controllers to write any of the 256-step wiper settings in the RDAC registers and store them in the EEMEM. Once the settings are stored, they are restored automatically to the RDAC registers at system power-on; the settings can also be restored dynamically.
Non-volatile memory stores wiper settings with write protection
power-ON refreshed with EEMEM settings in 300µs typical
Resistance tolerance stored in non-volatile memory
12 Extra bytes in EEMEM for user-defined information
Direct read/write access of RDAC2 and EEMEM registers
Predefined linear increment/decrement commands
Synchronous or asynchronous quad-channel update
2 Slave address-decoding bits allow operation of 4 devices
