AD202JN Купить - ADI Буферный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

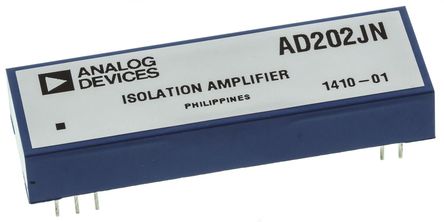

AD202JN

ADI

Amplifier; Miniature Isolation; 15V + 10%; 2kHz; + 5V; 130dB; DIP; -40℃

Наличие: 1,140 шт.

Адрес доставки: Москва

Цена: ₽ 8,253.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC729967

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD202JN характеристики

Атрибут	Значение атрибута
Номенклатура	AD202JN
Производитель	ADI
ЧипСити Номер продукта	CC729967
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	11 Pin
Корпус/Пакет	PDIP-10
Ток Питания	5 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Коэффициент Ослабления Синфазного Сигнала	130 dB
Ширина Ленты	2 kHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	2 kHz
Напряжение Изоляции	750 Vrms
Входное Напряжение Смещения	15 mV
Входной Ток Смещения	30 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	130 dB
Напряжение питания	13.5V ~ 16.5V
Напряжение питания (Макс)	15V ~ 18V
Длина	53.3 mm
Ширина	17.8 mm
Высота	8.9 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD202JN описание продукта

Product Details
The AD202 is a general purpose, two-port, transformer-coupled isolation amplifier that may be used in a broad range of applications where input signals must be measured, processed and/or transmitted without a galvanic connection. This industry standard isolation amplifier offers a complete isolation function, with both signal and power isolation provided for in a single compact plastic SIP or DIP style package. The AD202 is powered directly from a +15 V dc supply.
The AD202 provides total galvanic isolation between the input and output stages of the isolation amplifier through the use of internal transformer-coupling. The functionally complete AD202 eliminates the need for an external, user-supplied dc/dc converter. This permits the designer to minimize the necessary circuit overhead and consequently reduce the overall design and component costs.
The design of the AD202 emphasizes maximum flexibility and ease of use, including the availability of an uncommitted op amp on the input stage. They feature a bipolar ±5 V output range, an adjustable gain range of from 1 to 100 V/V, ±0.025% max nonlinearity (K grade), 130 dB of CMR.
**Applications**
Multichannel Data Acquisition
Current Shunt Measurements
Motor Controls
Process Signal Isolation
High Voltage Instrumentation Amplifier
### Features and Benefits
Small Size: 4 Channels/Inch
High Accuracy: ±0.025% Max Nonlinearity (K Grade)
High CMR: 130 dB
(Gain = 100 V/V)
High CMV Isolation: ±2000 V pk
Continuous (K Grade) (Signal and Power)
Isolated Power Outputs
Uncommitted Input Amplifier
