74LVX3245WM Купить - Fairchild Логический контроллер

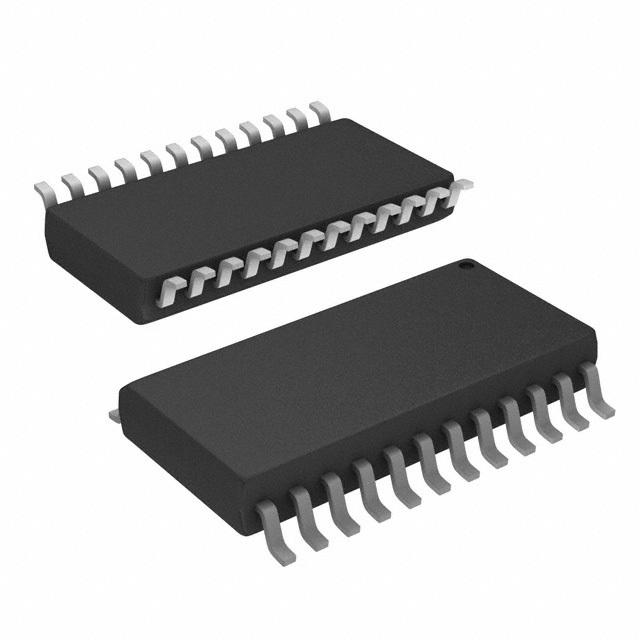

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74LVX3245WM

Fairchild

IC, 74LVX, SMD, 74LVX3245, SOIC24; Logic Device Type: Translating Transceiver; Supply Voltage Range: 2.7V to 3.6V; Lo...

Наличие: 1,238 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC105405559

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74LVX3245WM характеристики

Атрибут	Значение атрибута
Номенклатура	74LVX3245WM
Производитель	Fairchild
ЧипСити Номер продукта	CC105405559
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	5.50 V, 5.50 V (max)
Количество Цепей	2 Circuit
Количество Каналов	8 Channel
Количество Битов	8 Bit
Количество Вентилей	8 Gate
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	2.7V ~ 3.6V
Напряжение питания (Макс)	3.6V, 5.5V
Напряжение питания (мин)	2.7V, 4.5V
Длина	15.4 mm
Ширина	7.5 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Obsolete
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

74LVX3245WM описание продукта

General Description
The LVX4245 is a dual-supply, 8-bit translating transceiver that is designed to interface between a 5V bus and a 3V bus in a mixed 3V/5V supply environment. The Transmit/Receive (T/R) input determines the direction of data flow. Transmit (active-HIGH) enables data from A Ports to B Ports; Receive (active-LOW) enables data from B Ports to A Ports. The Output Enable input, when HIGH, disables both A and B Ports by placing them in a high impedance condition. The A Port interfaces with the 5V bus; the B Port interfaces with the 3V bus.
Features
■Bidirectional interface between 5V and 3V buses
■Control inputs compatible with TTL level
■5V data flow at A Port and 3V data flow at B Port
■Outputs source/sink 24 mA at 5V bus; 12 mA at 3V bus
■Guaranteed simultaneous switching noise level and dynamic threshold performance
■Implements patented EMI reduction circuitry
■Functionally compatible with the 74 series 245

Показывать

74LVX3245WM Даташит PDF

9 страницы, 1065 КБ

02/11/1999

просматривать

74LVX3245WM Даташит PDF

8 страницы, 85 КБ

просматривать

74LVX3245WM Даташит PDF

13 страницы, 585 КБ

07/22/2017

просматривать

74LVX3245WM Даташит PDF

13 страницы, 568 КБ

просматривать

74LVX3245WM Даташит PDF

12 страницы, 539 КБ

06/11/2016

просматривать

74LVX3245WM Даташит PDF

12 страницы, 569 КБ

просматривать

74LVX3245WM Другие Даташит

12 страницы, 586 КБ

просматривать

74LVX3245WM Другие Даташит

11 страницы, 541 КБ

просматривать

74LVX3245WM Другие Даташит

7 страницы, 76 КБ

09/19/2003

просматривать

74LVX3245WM Другие Даташит

7 страницы, 76 КБ

просматривать
