74HCT4046AD Купить - NXP Схема фазовой автоподстройки (PLLs)

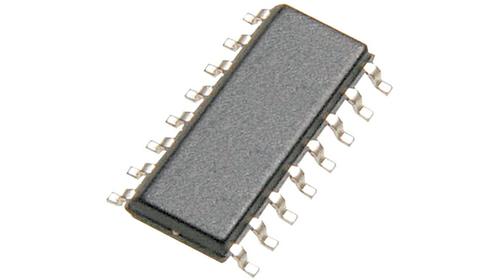

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74HCT4046AD

NXP

PLL Single Up to 17MHz 16Pin SO PLL Single Up to 17MHz 16Pin SO

Наличие: 823 шт.

Адрес доставки: Москва

Цена: ₽ 36.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC142834551

Категория продукта:

Схема фазовой автоподстройки (PLLs)

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74HCT4046AD характеристики

Атрибут	Значение атрибута
Номенклатура	74HCT4046AD
Производитель	NXP
ЧипСити Номер продукта	CC142834551
Категория продукта	Схема фазовой автоподстройки (PLLs)
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC
Частота	21 MHz
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Ток Питания	50 mA
Количество Стежков	16 Position
Количество Вентилей	1 Gate
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	10 mm
Ширина	4 mm
Высота	1.45 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

74HCT4046AD описание продукта

The 74HCT4046AD is a high-speed Si-gate CMOS Device and are pin compatible with the "4046" of the "4000B" series. They are specified in compliance with JEDEC standard no. 7A. The 74HCT4046A is phase-locked-loop circuits that comprise a linear voltage-controlled oscillator (VCO) and three different phase comparators (PC1, PC2 and PC3) with a common signal input amplifier and a common comparator input. The signal input can be directly coupled to large voltage signals or indirectly coupled (with a series capacitor) to small voltage signals. A self-bias input circuit keeps small voltage signals within the linear region of the input amplifiers. With a passive low-pass filter, the "4046A" forms a second-order loop PLL. The excellent VCO linearity is achieved by the use of linear op-amp techniques. The VCO requires one external capacitor C1 (between C1A and C1B) and one external resistor R1 (between R1 and GND) or two external resistors R1 and R2 (between R1 and GND and R2 and GND).
Low power consumption
Excellent VCO frequency linearity
VCO-inhibit control for ON/OFF keying and for low standby power consumption
Minimal frequency drift
Zero voltage offset due to op-amp buffering

Показывать

74HCT4046AD Даташит PDF

34 страницы, 443 КБ

11/26/1997

просматривать

74HCT4046AD Даташит PDF

38 страницы, 520 КБ

11/26/1997

просматривать

74HCT4046AD Даташит PDF

50 страницы, 453 КБ

09/03/2015

просматривать

74HCT4046AD Даташит PDF

26 страницы, 1020 КБ

12/01/2015

просматривать

74HCT4046AD Даташит PDF

34 страницы, 553 КБ

03/29/2012

просматривать

74HCT4046AD Даташит PDF

38 страницы, 531 КБ

11/26/1997

просматривать

74HCT4046AD Другие Даташит

51 страницы, 613 КБ

09/03/2015

просматривать

74HCT4046AD Другие Даташит

1 страницы, 375 КБ

просматривать
