74HC75D Купить - NXP Логический замок

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74HC75D

NXP

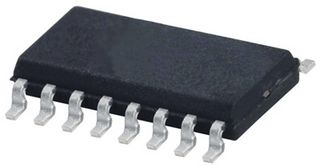

IC HC/UH SERIES, DUAL HIGH LEVEL TRIGGERED D LATCH, COMPLEMENTARY OUTPUT, PDSO16, 3.9MM, PLASTIC, MS-012, SOT-109-1, SO-16, FF/Latch

Наличие: 268 шт.

Адрес доставки:

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC116265731

Категория продукта:

Логический замок

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74HC75D характеристики

Атрибут	Значение атрибута
Номенклатура	74HC75D
Производитель	NXP
ЧипСити Номер продукта	CC116265731
Категория продукта	Логический замок
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC
Напряжение Питания (DC)	2.00V (min)
Выходной Ток	5.2 mA
Количество Цепей	4 Circuit
Количество Стежков	16 Position
Количество Битов	4 Bit
Количество Вентилей	4 Gate
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	10 mm
Ширина	4 mm
Высота	1.45 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

74HC75D описание продукта

The 74HC75D is a quad bistable Transparent Latch with complementary outputs. Two latches are simultaneously controlled by one of two active high enable inputs (LE12 and LE34). When LEnn is high, the data enters the latches and appears at the nQ outputs. The nQ outputs follow the data inputs (nD) as long as LEnn is high (transparent). The data on the nD inputs one set-up time prior to the high-to-low transition of the LEnn will be stored in the latches. The latched outputs remain stable as long as the LEnn is low. Inputs include clamp diodes. This enables the use of current limiting resistors to interface inputs to voltages in excess of VCC.
Complementary Q and Q\ outputs
VCC and GND on the center pins
Low-power dissipation
CMOS Input level
Complies with JEDEC standard No. 7A

Показывать

74HC75D Даташит PDF

19 страницы, 190 КБ

02/26/2013

просматривать

74HC75D Даташит PDF

20 страницы, 107 КБ

08/31/2001

просматривать

74HC75D Даташит PDF

19 страницы, 698 КБ

09/04/2015

просматривать

74HC75D Даташит PDF

20 страницы, 327 КБ

02/26/2013

просматривать

74HC75D Даташит PDF

20 страницы, 118 КБ

10/21/2016

просматривать

74HC75D Другие Даташит

21 страницы, 97 КБ

просматривать

74HC75D Каталог продукции

7 страницы, 62 КБ

09/19/1997

просматривать

74HC75D Каталог продукции

7 страницы, 62 КБ

09/19/1997

просматривать
