74HC4094D Купить - NXP Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74HC4094D

NXP

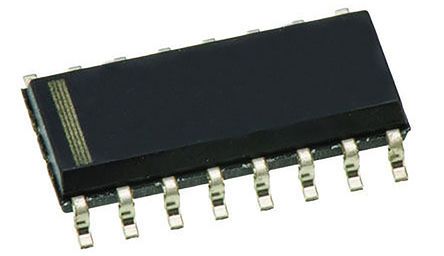

IC HC/UH SERIES, 8Bit RIGHT SERIAL IN PARALLEL OUT SHIFT REGISTER, TRUE OUTPUT, PDSO16, 3.9MM, PLASTIC, MS-012, SOT109-1 SOP-16, Shift Register

Наличие: 1,030 шт.

Адрес доставки: Москва

Цена: ₽ 21.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC61048161

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74HC4094D характеристики

Атрибут	Значение атрибута
Номенклатура	74HC4094D
Производитель	NXP
ЧипСити Номер продукта	CC61048161
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC
Частота	95.0 MHz
Напряжение Питания (DC)	5.00 V, 6.00 V (max)
Количество Цепей	8 Circuit
Количество Стежков	16 Position
Количество Вентилей	1 Gate
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	10 mm
Ширина	4 mm
Высота	1.45 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

74HC4094D описание продукта

The 74HC4094D is an 8 stage shift and store bus register in 16 pin SOIC package. It is a 8bit serial in/serial or parallel out shift register with a storage register and 3 state outputs. Both shift and storage register have separate clocks. The device features a serial input (D) and two serial outputs (QS1 and QS2) to enable cascading. Data is shifted on low to high transitions of CP input. Data is available at QS1 on LOW to HIGH transitions of CP input to allow cascading when clock edges are fast. The same data is available at QS2 on next HIGH to LOW transition of CP input to allow cascading when clock edges are slow. The data in the shift register is transferred to storage register when STR input is high. Data in storage register appears at outputs whenever the output enable input (OE) is high. A low on OE causes the outputs to assume high impedance OFF state. Typical application includes serial to parallel data conversion and remote control holding register.
Supply voltage range from 2V to 6V
Complies with JEDEC standard JESD 7A
CMOS level input
Features ESD protection
Ambient temperature range from -40°C to 125°C

Показывать

74HC4094D Даташит PDF

22 страницы, 198 КБ

02/26/2013

просматривать

74HC4094D Даташит PDF

23 страницы, 199 КБ

12/03/2010

просматривать

74HC4094D Даташит PDF

21 страницы, 1048 КБ

09/04/2015

просматривать

74HC4094D Даташит PDF

19 страницы, 210 КБ

02/18/2013

просматривать

74HC4094D Даташит PDF

23 страницы, 335 КБ

02/26/2013

просматривать

74HC4094D Даташит PDF

22 страницы, 299 КБ

12/03/2010

просматривать

74HC4094D Даташит PDF

11 страницы, 74 КБ

09/02/1997

просматривать

74HC4094D Даташит PDF

23 страницы, 230 КБ

10/21/2016

просматривать

74HC4094D Другие Даташит

23 страницы, 186 КБ

12/03/2010

просматривать

74HC4094D Каталог продукции

10 страницы, 77 КБ

09/02/1997

просматривать
