74HC237N Купить - NXP Логический контроллер

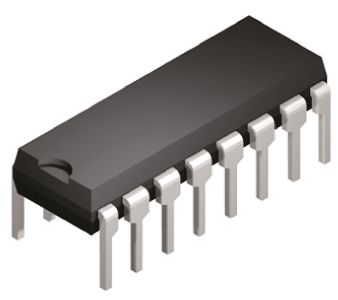

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74HC237N

NXP

NXP 74HC237N Decoder / Demultiplexer, HC Family, 1 Gate, 3Input, 8 Output, 5.2mA, 2V to 6V, DIP-16

Наличие: 1,009 шт.

Адрес доставки: Москва

Цена: ₽ 59.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC113406003

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74HC237N характеристики

Атрибут	Значение атрибута
Номенклатура	74HC237N
Производитель	NXP
ЧипСити Номер продукта	CC113406003
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP
Напряжение Питания (DC)	2.00V (min)
Количество Выходных Интерфейсов	8 Output
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Количество Вентилей	1 Gate
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	19.5 mm
Ширина	6.48 mm
Высота	3.2 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

74HC237N описание продукта

The 74HC237N is a 3-to-8 Decoder/Demultiplexer with address latches. This high-speed Si-gate CMOS device is pin compatible with low-power Schottky TTL (LSTTL). It is essentially combines the 3-to-8 decoder function with a 3-bit storage latch. When the latch is enabled (LE\ = low), the 74HC237 acts as a 3-to-8 active low decoder. When the LE\ goes from low-to-high, the last data present at the inputs before this transition, is stored in the latches. Further address changes are ignored as long as LE\ remains high. The output enable input (E1 \and E2) controls the state of the outputs independent of the address inputs or latch operation. All outputs are high unless E1\ is low and E2 is high. It is ideally suited for implementing non-overlapping decoders in 3-state systems and strobed (stored address) applications in bus-oriented systems.
Multiple input enable for easy expansion or independent controls
Active high mutually exclusive outputs
Low-power dissipation
Complies with JEDEC standard No. 7A
