6N137SDM Купить - Fairchild Оптопара/ оптоизолятор

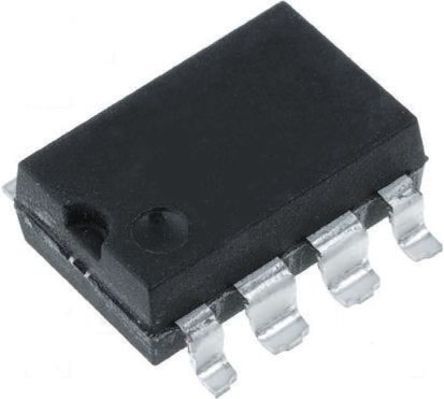

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

6N137SDM

Fairchild

FAIRCHILD SEMICONDUCTOR 6N137SDM Optocoupler, Digital Output, 1Channel, 2.5kV, 10Mbps, Surface Mount DIP, 8Pins

Наличие: 4,101 шт.

Адрес доставки: Москва

Цена: ₽ 50.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC10953800

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

6N137SDM характеристики

Атрибут	Значение атрибута
Номенклатура	6N137SDM
Производитель	Fairchild
ЧипСити Номер продукта	CC10953800
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Время Нарастания/Спада	30ns, 10ns
Выходное Напряжение	7.00 V
Выходной Ток	0.05 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.45 V
Входной Ток	15 mA
Рассеяние Мощности	100 mW
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	0.03 µs
Напряжение Изоляции	5000 Vrms
Прямой ток	50 mA
Входной ток (мин)	200 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.75 V
Прямой ток (макс)	50 mA
Время падения	0.01 µs
Время падения (Макс)	75 ns
Время падения (Макс)	75 ns
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Напряжение питания	4.5V ~ 5.5V
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

6N137SDM описание продукта

The 6N137SDM is a 1-channel 10Mbps high-speed Logic Gate Optocoupler consists of a 850nm AlGaAS LED, optically coupled to a very high-speed integrated photo-detector logic gate with a strobable output. This output features an open collector, permitting wired OR outputs. The coupled parameters are guaranteed over wide temperature range. A maximum input signal of 5mA provided with a minimum output sink current of 13mA (fan out of 8). An internal noise shield provides superior common-mode rejection of typically 10kV/µs.
Fan-out of 8 over -40 to +85°C temperature range
Logic gate output
Strobable output
Wired OR-open collector

Показывать

6N137SDM Даташит PDF

18 страницы, 3354 КБ
