5103309-8

TE Connectivity

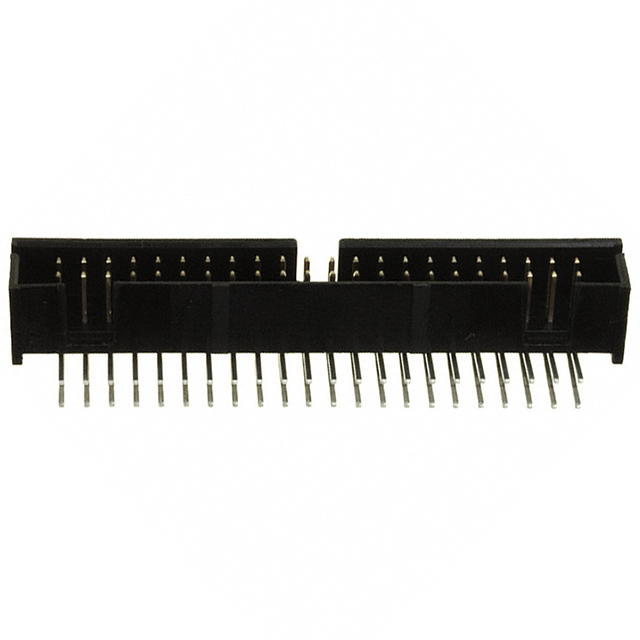

AMP - TE CONNECTIVITY 5103309-8 Wire-To-Board Connector, 2.54mm, 40Contacts, Header, AMP-LATCH Series, Through Hole, 2Rows

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC14022400

Категория продукта:

Соединители Провод-плат

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 25.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

5103309-8 характеристики

Атрибут	Значение атрибута
Номенклатура	5103309-8
Производитель	TE Connectivity
ЧипСити Номер продукта	CC14022400
Жизненный Цикл Продукта	Active
Категория продукта	Соединители Провод-плат
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Шаг по Выводам	2.54 mm
Количество Контактов	40 Contact
Род	Male
Покрытие Контакта	Gold Flash, Gold Flash over Nickel, Tin, Tin over Nickel
Номинальный Ток	1 A
Сопротивление Изоляции	5000 MΩ
Количество Рядов	2 Row
Ориентация	Vertical
Класс Огнеопасности	UL 94 V-0
Количество Стежков	40 Position
Угол Монтажа	180 °
Текущий рейтинг (Макс)	1A/触头
Уровень напряжения	250 V
Длина	58.42 mm
Ширина	9.14 mm
Высота	9.78 mm
Цвет Корпуса	Black
Цвет	Black
Материал Контакта	Brass
Материал	Nylon
Рабочая Температура	-65℃ ~ 105℃
Материал Корпуса	Thermoplastic
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ELV Комплаенс	Compliant
REACH SVHC Комплаенс	No SVHC
HTS кодекс	8536694040
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

09185406803

Harting Technology Group

5103309-8 описание продукта

**TE Connectivity AMP-Latch 2.54 mm Low Profile Ribbon Cable Header Connectors, center and Dual Polarized**
AMP-Latch low profile PCB vertical and right angle mount ribbon cable pin header connectors with 2.54 x 2.54mm center and dual polarized centerlines that mate with ribbon cable socket connectors. These AMP-Latch 2.54mm cable header connectors are made from UL 94V-0 rated black glass filled thermoplastic. Part numbers X-5104338-X are vertical mount and have kinked solder tails for PCB retention and 0.00038 gold flash plated contacts. Part numbers X-5104340-X are right angle mount and have kinked solder tails for PCB retention and 0.00038 gold flash plated contacts. Part numbers X-5103308-X and 103308-X are vertical mount and have 0.00038 gold flash plated contacts Part numbers X-5103309-X and 103309-X are vertical mount and have 0.00076 gold flash plated contacts Part numbers X-5103310-X are right angle mount and have 0.00038 gold flash plated contacts Part numbers X-5103311-X and 103311-X are right angle mount and have 0.00076 gold flash plated contacts These AMP-Latch low profile PCB pin headers mate with AMPMODU wire applied and PCB mount receptacles, Novo receptacles and Series 609, 622 and 636 female socket connectors

Показывать

5103309-8 Даташит PDF

4 страницы, 34 КБ

03/01/2010
