22R103C Купить - muRata Индуктивность

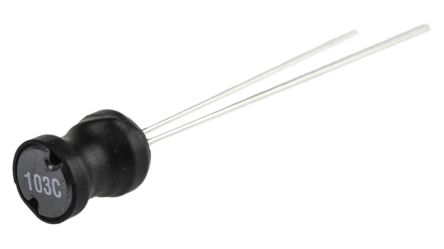

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

22R103C

MuRata

MURATA POWER SOLUTIONS 22R103C Inductor, 2200R Series, 10µH, 1.62A, 0.05Ω, ± 10%

Наличие: 15,459 шт.

Адрес доставки: Москва

Цена: ₽ 41.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

MuRata

ЧипСити Номер продукта:

CC13524113

Категория продукта:

Индуктивность

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

22R103C характеристики

Атрибут	Значение атрибута
Номенклатура	22R103C
Производитель	MuRata
ЧипСити Номер продукта	CC13524113
Категория продукта	Индуктивность
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	Radial
Номинальный Ток	1.62 A
Допустимое Отклонение Ёмкости	±10 %
Ориентация	Vertical
Индуктивность	10 µH
Частотой Собственного Резонанса	21.2 MHz
Фактор Качества	140.0
Сопротивление	50 mΩ
Резонансная Частота	21.2 MHz
Допустимое Отклонение Индуктивности	±10 %
Частота испытаний	1 kHz
Сопротивление постоянному току (DCR)	≤50 mΩ
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-25 ℃
Сопротивление (DC Макс)	0.05 Ω
Длина	8.5 mm
Высота	10.5 mm
Длина Вывода	35.0 mm
Вес	1.3 g
Рабочая Температура	-25℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

22R103C описание продукта

The 22R103C is a miniature Radial Leaded Inductor with fully tinned leads. This 2200R series inductor features MIL-I-23053/5 class I sleeving and suitable for low to medium current applications. The small footprint makes this inductor ideal for high density applications where a chip inductor will not cope with the power requirement. Supports 1kHz frequency and ±10% inductance tolerance. Maximum DC current occurs when either the inductance falls to 90% of its nominal value or when its temperature rise reaches 30°C, whichever is sooner.
Low DC resistance
Backward compatible with Sn/Pb soldering systems

Показывать

22R103C Даташит PDF

2 страницы, 234 КБ

03/10/2017
