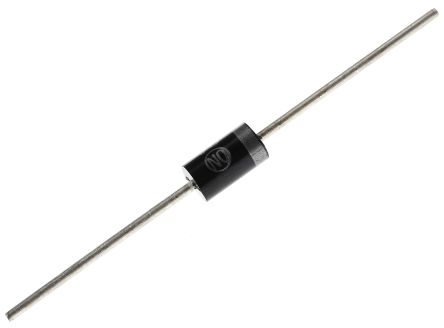

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

1N5406G

ON Semiconductor

ON SEMICONDUCTOR 1N5406G Standard Power Diode, 600V, 3A, Single, 1V, 200A

Наличие: 4,042 шт.

Адрес доставки: Москва

Цена: ₽ 11.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC8510661

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

1N5406G характеристики

Атрибут	Значение атрибута
Номенклатура	1N5406G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC8510661
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	DO-201AD
Номинальное Напряжение (DC)	600 V
Номинальный Ток	3.00 A
Безгалогеновый Статус	Halogen Free
Выходной Ток	≤3.00 A
Количество Стежков	2 Position
Напряжение в Прямом Направлении	1 V
Полярность	Standard
Тепловое Сопротивление	53℃/W (RθJA)
Прямой ток	3 A
Максимальный ток перенапряжения (Ifsm)	200 A
Максимальное прямое напряжение (Макс)	1 V
Прямой ток (макс)	3 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения (Макс)	150 ℃
Длина	9.5 mm
Высота	9.5 mm
Рабочая Температура	-65℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

1N5406G описание продукта

The Standard Recovery Rectifier is designed for use in power supplies and other applications.
Features
---
|
High Current to Small Size
High Surge Current Capability
Low Forward Voltage Drop
Void-Free Economical Plastic Package
Available in Volume Quantities
Plastic Meets UL 94V-0 for Flammability
Mechanical Characteristics:
Case: Epoxy, Molded
Weight: 1.1 gram (approximately)
Finish: All External Surfaces Corrosion Resistant and Terminal Leads are Readily Solderable
Lead and Mounting Surface Temperature for Soldering Purposes: 220°C Max. for 10 Seconds, 1/16" from case
Polarity: Cathode Indicated by Polarity Band
Marking: 1N5400, 1N5401, 1N5402, 1N5404, 1N5406, 1N5407, 1N5408

Показывать

1N5406G Даташит PDF

6 страницы, 116 КБ

05/28/2008
