ZXLD1366ET5TA Купить - Diodes Драйвер LED

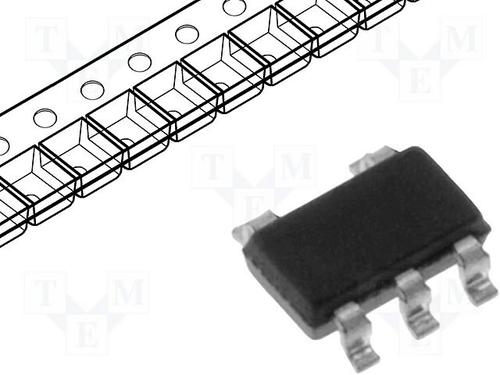

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ZXLD1366ET5TA

Diodes

LED Driver 9V/12V/15V/18V/24V Automotive 5Pin TSOT-23 T/R

Наличие: 1,267 шт.

Адрес доставки: Москва

Цена: ₽ 114.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Diodes

ЧипСити Номер продукта:

CC23045993

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ZXLD1366ET5TA характеристики

Атрибут	Значение атрибута
Номенклатура	ZXLD1366ET5TA
Производитель	Diodes
ЧипСити Номер продукта	CC23045993
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOT-23-5
Частота	1 MHz
Рабочее Напряжение	6V ~ 60V
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	6.00V ~ 60.0V
Выходное Напряжение	60 V
Выходной Ток	1 A
Количество Стежков	5 Position
Рассеяние Мощности	1000 W
Частота Переключения	500 kHz
Максимальное входное напряжение	60 V
Входное напряжение (мин)	6 V
Выходное напряжение (Макс)	60 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	6V ~ 60V
Напряжение питания (Макс)	60 V
Напряжение питания (мин)	6 V
Входное напряжение	6V ~ 60V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ZXLD1366ET5TA описание продукта

The ZXLD1366ET5TA is a continuous mode inductive Step-down Converter. It is designed for driving single or multiple series connected LEDs efficiently from a voltage source higher than the LED voltage. It uses a high-side output current sensing circuit which uses an external resistor to set the nominal average output current. The output current can be adjusted above or below the set value, by applying an external control signal to the ADJ pin. Enhanced output current dimming resolution can be achieved by applying a PWM signal to the ADJ pin. Soft-start can be forced using an external capacitor from the ADJ pin to ground. Applying a voltage of 0.2V or lower to the ADJ pin turns the output off and switches the device into a low current standby state.
Typically better than 0.8% output current accuracy
Simple and with low part count
Single pin on/off and brightness control using DC voltage or PWM
1000:1 PWM resolution
High efficiency (up to 97%
1MHz Switching frequencies
Inherent open-circuit LED protection
Halogen-free
ESD sensitive device, take proper precaution while handling the device.
