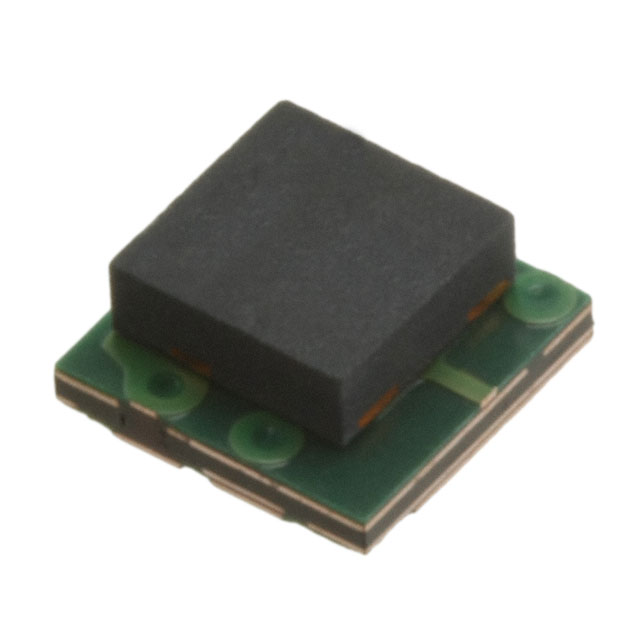

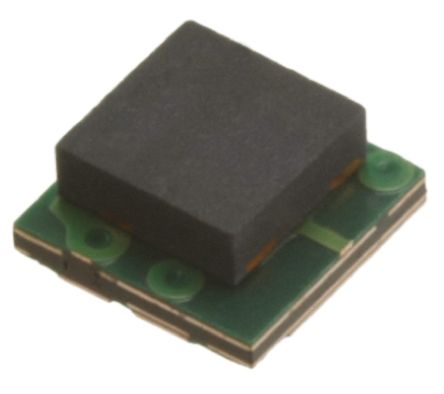

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ZEN056V130A24LS

TE Connectivity

POLYZEN MICRO ASSEMBLY; POLYMER PROTECTED ZENER DIODE; 1.3A; 5.6V; 0.7W; SMD

Наличие: 1,276 шт.

Адрес доставки: Москва

Цена: ₽ 202.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC6932800

Категория продукта:

Зинеровский диод

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ZEN056V130A24LS характеристики

Атрибут	Значение атрибута
Номенклатура	ZEN056V130A24LS
Производитель	TE Connectivity
ЧипСити Номер продукта	CC6932800
Категория продукта	Зинеровский диод
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SMD-3
Номинальное Напряжение (DC)	5.60 V
Рабочее Напряжение	5.6 V
Время Отключения	0.1 s
Ёмкость	4.2 nF
Номинальная Мощность	700 mW
Пробивное Напряжение	5.6 V
Количество Цепей	1 Circuit
Количество Стежков	3 Position
Рассеяние Мощности	700 mW
Сопротивление	0.12 Ω
Ток Удержания	1.3 A
Зажимное напряжение	24 V
Испытательный ток	3 A
Напряжение Зенера	5.6 V
Пиковая импульсная мощность	0.7 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Температура соединения (Макс)	85 ℃
Рассеиваемая Мощность (Макс)	0.7 W
Уровень напряжения	24 V
Длина	4.15 mm
Ширина	4.15 mm
Высота	2 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ELV Комплаенс	Compliant
REACH SVHC Compliance Edition	2015/06/15
HTS кодекс	8541100050
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ZEN056V130A24LS описание продукта

PolyZen™ devices are polymer enhanced zener diode micro-assemblies that help protect sensitive electronics from damage caused by inductive voltage spikes, voltage transients, incorrect power supplies and reverse bias.
**Benefits:
**
* Helps Shield Downstream Electronics from Overvoltage and Reverse Bias
* Trip Events Shut Out Overvoltage and Reverse Bias Source
* Analog Nature of Trip Events Minimize Upstream Inductive Spikes
* Helps Reduce Design Costs with Single Component Placement and Minimal Heat Sinking Requirements
**Features:**
* Overvoltage Transient Suppression
* Stable Vz vs. Fault Current
* Time Delayed, Overvoltage Trip
* Time Delayed, Reverse Bias Trip
* Power Handling on the Order of 100 Watts
* Integrated Device Construction
**Applications:**
* DC Power Port Protection for Systems Using Barrel Jacks for Power Input
* DC Power Port Protection in Portable Devices
* Internal Overvoltage and Transient Suppression
* DC Output Voltage Regulation

Показывать

ZEN056V130A24LS Даташит PDF

10 страницы, 411 КБ

05/06/2011
