VN750SMPTR-E Купить - ST Microelectronics Драйвер FET

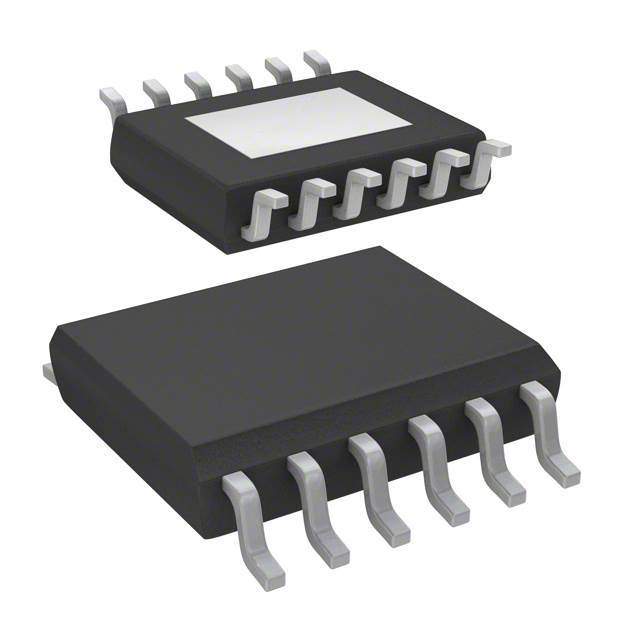

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

VN750SMPTR-E

ST Microelectronics

Power Switch Hi Side 2Out 6A 0.055Ω Automotive 8Pin SO N T/R

Наличие: 211 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 1,219.62

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC61489785

Категория продукта:

Драйвер FET

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 30.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

VN750SMPTR-E характеристики

Атрибут	Значение атрибута
Номенклатура	VN750SMPTR-E
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC61489785
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SO-8
Количество Выходных Интерфейсов	1 Output
Выходной Ток	6 A
Рассеяние Мощности	4.2 W
Выходной ток (Макс)	6 A
Количество входов	1 Input
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	40 ℃
Рассеиваемая Мощность (Макс)	4200 mW
Напряжение питания	13 V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	5.5 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

VN750SMPTR-E описание продукта

Description
The VN750SMP-E is a monolithic device designed in STMicroelectronics VIPower™ M0-3
Technology, intended for driving any kind of load with one side connected to ground.
Active VCCpin voltage clamp protects the device against low energy spikes (see ISO7637 transient
compatibility table). Active current limitation combined with thermal shutdown and automatic
restart help protect the device against overload. The device detects open-load condition in on and
off-state. The open-load threshold is aimed at detecting the 5W/12V standard bulb as an open
load fault in the on-state. Output shorted to VCCis detected in the off-state. Device automatically
turns off in case of ground pin disconnection.
Features
• ECOPACK®: lead free and RoHS compliant
• Automotive Grade: compliance with AEC guidelines
• CMOS compatible input
• On-state open-load detection
• Off-state open-load detection
• Shorted load protection
• Undervoltage and overvoltage shutdown
• Protection against loss of ground
• Very low standby current
• Reverse battery protection (see Application
schematic on page 16 )
• In compliance with the 2002/95/EC european directive
RDS(on) :55 m ohm
IOUT : 6A
VCC : 36V

Показывать

VN750SMPTR-E Даташит PDF

27 страницы, 399 КБ

09/20/2013

просматривать

VN750SMPTR-E Даташит PDF

27 страницы, 395 КБ

11/26/2009

просматривать

VN750SMPTR-E Даташит PDF

28 страницы, 370 КБ

01/01/2017

просматривать

VN750SMPTR-E Даташит PDF

44 страницы, 774 КБ

10/20/2005

просматривать

VN750SMPTR-E Даташит PDF

28 страницы, 272 КБ

02/06/2016

просматривать

VN750SMPTR-E Даташит PDF

28 страницы, 370 КБ

02/07/2016

просматривать

VN750SMPTR-E Другие Даташит

32 страницы, 404 КБ

05/30/2005

просматривать

VN750SMPTR-E Другие Даташит

8 страницы, 126 КБ

10/29/2020

просматривать

VN750SMPTR-E Другие Даташит

4 страницы, 45 КБ

12/05/2016

просматривать
