UCC27611DRVT Купить - TI Драйвер FET

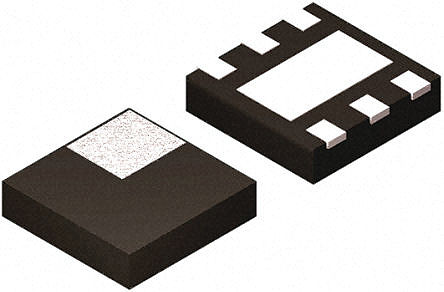

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC27611DRVT

MOSFET DRVR 8A 2Out High Speed Inv/Non-Inv 6Pin WSON EP T/R

Наличие: 531 шт.

Адрес доставки: Москва

Цена: ₽ 79.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2570700

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC27611DRVT характеристики

Атрибут	Значение атрибута
Номенклатура	UCC27611DRVT
Производитель	TI
ЧипСити Номер продукта	CC2570700
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	WSON-6
Напряжение Питания (DC)	4.00V (min)
Время Нарастания/Спада	5 ns
Количество Выходных Интерфейсов	2 Output
Количество Стежков	6 Position
Время Нарастания	5 ns
Время падения	5 ns
Время падения (Макс)	5 ns
Время падения (Макс)	5 ns
Рабочая температура (Макс)	140 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4 V
Длина	2.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 140℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC27611DRVT описание продукта

The UCC27611DRVT is a single-channel high-speed Gate Driver optimized for 5V drive, specifically addressing enhancement mode GaN FETs. The drive voltage VREF is precisely controlled by internal linear regulator to 5V. It offers asymmetrical rail-to-rail peak current drive capability with 4A source and 6A sink. Split output configuration allows individual turn-ON and turnoff time optimization depending on FET. Additionally, the short propagation delay with minimized tolerances and variations allows efficient operation at high frequencies. The 1 and 0.35R resistance boosts immunity to hard switching with high slew rate dV and dt. The independence from VDD input signal thresholds ensure TTL and CMOS low-voltage logic compatibility. For safety reason, when the input pins are in a floating condition, the internal input pull-up and pull down resistors hold the output low.
Enhancement mode gallium nitride FETs (eGANFETs)
Drive voltage VREF regulated to 5V
Split output configuration (allows turn-ON and turnoff optimization for individual FETs)
TTL and CMOS compatible inputs
Dual-input design offering drive flexibility (both inverting and non-inverting configurations)
Output held low when inputs are floating
VDD under-voltage lockout (UVLO)
Optimized pin-out compatible with eGANFET footprint for easy layout
9ns and 5ns Typical fast rise and fall time
