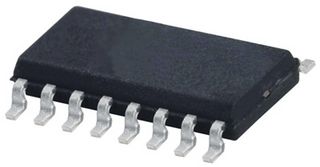

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC21521CDW

Dual MOSFET Driver, Isolated, 3V to 18V Supply, 4A & 6A Out, 19ns Propagation Delay, WSOIC-16

Наличие: 1,199 шт.

Адрес доставки: Москва

Цена: ₽ 605.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC64479113

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC21521CDW характеристики

Атрибут	Значение атрибута
Номенклатура	UCC21521CDW
Производитель	TI
ЧипСити Номер продукта	CC64479113
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	6ns, 7ns
Количество Выходных Интерфейсов	2 Output
Количество Каналов	2 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1050 mW
Напряжение Изоляции	5700 Vrms
Время падения (Макс)	12 ns
Время падения (Макс)	16 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1050 mW
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC21521CDW описание продукта

The UCC21521 is an isolated dual-channel gate driver with 4-A source and 6-A sink peak current. It is designed to drive power MOSFETs, IGBTs, and SiC MOSFETs up to 5-MHz with best-in-class propagation delay and pulse-width distortion.
The input side is isolated from the two output drivers by a 5.7-kVRMS reinforced isolation barrier, with a minimum of 100-V/ns common-mode transient immunity (CMTI). Internal functional isolation between the two secondary-side drivers allows a working voltage of up to 1500 VDC.
This driver can be configured as two low-side drivers, two high-side drivers, or a half-bridge driver with programmable dead time (DT). The EN pin pulled low shuts down both outputs simultaneously and allows for normal operation when left open or pulled high. As a fail-safe measure, primary-side logic failures force both outputs low.
The device accepts VDD supply voltages up to 25 V. A wide input VCCI range from 3 V to 18 V makes the driver suitable for interfacing with both analog and digital controllers. All the supply voltage pins have under voltage lock-out (UVLO) protection.
With all these advanced features, the UCC21521 enables high efficiency, high power density, and robustness in a wide variety of power applications.

Показывать

UCC21521CDW Даташит PDF

44 страницы, 983 КБ

12/05/2016

просматривать

UCC21521CDW Даташит PDF

47 страницы, 1887 КБ

11/13/2017

просматривать
