UC3865DW Купить - TI Контроллер PWM

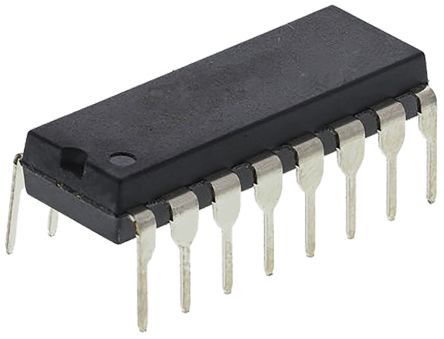

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3865DW

Voltage Mode PWM Controller 500mA 550kHz 16Pin SOIC Tube

Наличие: 1,043 шт.

Адрес доставки: Москва

Цена: ₽ 380.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC26451613

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3865DW характеристики

Атрибут	Значение атрибута
Номенклатура	UC3865DW
Производитель	TI
ЧипСити Номер продукта	CC26451613
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	450 kHz
Напряжение Питания (DC)	12.0V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	1.7 V
Выходной Ток	200 mA
Рассеяние Мощности	1000 mW
Количество Регулируемых Выходов	2 Output
Время Нарастания	25 ns
Частота Переключения	550 kHz
Топология	Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	100 %
Максимальный рабочий цикл	50 %
Время падения	25 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	11.5V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	12 V
Длина	10.28 mm
Высота	2.35 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

UC3865DW описание продукта

DESCRIPTION
The UC1861-1868 family of ICs is optimized for the control of Zero Current Switched and Zero Voltage Switched quasi-resonant converters. Differences between members of this device family result from the various combinations of UVLO thresholds and output options. Additionally, the one-shot pulse steering logic is configured to program either on-time for ZCS systems (UC1865-1868), or off-time for ZVS applications (UC1861-1864).
FEATURES
•Controls Zero Current Switched (ZCS) or Zero Voltage Switched (ZVS) Quasi-Resonant Converters
•Zero-Crossing Terminated One-Shot Timer
•Precision 1%, Soft-Started 5V Reference
•Programmable Restart Delay Following Fault
•Voltage-Controlled Oscillator (VCO) with Programmable Minimum and Maximum Frequencies from 10kHz to 1MHz
•Low Start-Up Current (150µA typical)
•Dual 1 Amp Peak FET Drivers
•UVLO Option for Off-Line or DC/DC Applications
