UC3825AN Купить - TI Чип стабилизации напряжения

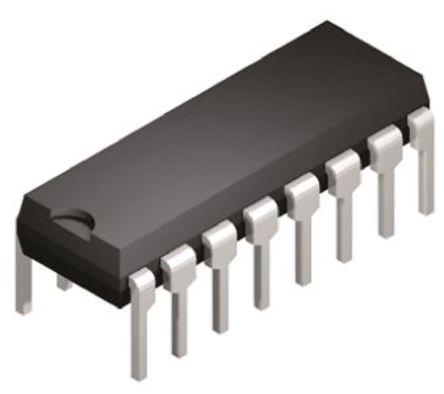

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3825AN

Current/Voltage Mode PWM Controller, 2Outputs, 12V-20V supply, 5.1V/2A out, 1MHz, DIP-16

Наличие: 688 шт.

Адрес доставки: Москва

Цена: ₽ 1,316.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1712133

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3825AN характеристики

Атрибут	Значение атрибута
Номенклатура	UC3825AN
Производитель	TI
ЧипСити Номер продукта	CC1712133
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	1 MHz
Напряжение Питания (DC)	12.0V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	22.0 V
Выходное Напряжение	3 V
Выходной Ток	2 A
Ток Питания	36 mA
Количество Стежков	16 Position
Входной Ток	28 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	20 ns
Частота Переключения	1000 kHz
Топология	Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	50 %
Максимальное входное напряжение	22 V
Выходное напряжение (Макс)	5.15 V
Максимальный рабочий цикл	50 %
Время падения	20 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	12 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3825AN описание продукта

The UC3825AN is a high speed Pulse Width Modulation (PWM) Controller, an improved versions of the standard UC3825 family. Performance enhancements have been made to several of the circuit blocks. Error amplifier gain bandwidth product is 12MHz, while input offset voltage is 2mV. Current limit threshold is assured to a tolerance of 5%. Oscillator discharge current is specified at 10mA for accurate dead time control. Frequency accuracy is improved to 6%. Startup supply current, typically 100µA, is ideal for off-line applications. The output drivers are redesigned to actively sink current during UVLO at no expense to the startup current specification. In addition each output is capable of 2A peak currents during transitions. Functional improvements have also been implemented in this family. The UC3825 shutdown comparator is now a high-speed overcurrent comparator with a threshold of 1.2V.
Compatible with voltage-mode or current-mode control methods
50ns Propagation delay to output
High-current dual totem pole outputs (2A peak)
Trimmed oscillator discharge current
Pulse-by-pulse current limiting comparator
Latched overcurrent comparator with full cycle restart
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

UC3825AN Даташит PDF

19 страницы, 932 КБ

11/14/2015
