UC3823N Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

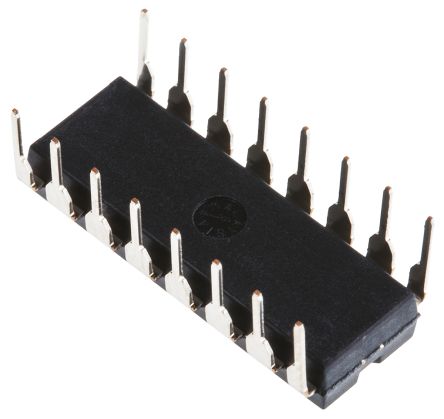

UC3823N

Current Mode PWM Controller 1.5A 1000kHz 16Pin PDIP Tube

Наличие: 78 шт.

Адрес доставки: Москва

Цена: ₽ 424.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC21285348

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3823N характеристики

Атрибут	Значение атрибута
Номенклатура	UC3823N
Производитель	TI
ЧипСити Номер продукта	CC21285348
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Частота	1 MHz
Напряжение Питания (DC)	30.0V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	13 V
Выходной Ток	500 mA
Ток Питания	33 mA
Количество Стежков	16 Position
Рассеяние Мощности	1 W
Ток Покоя	1.10 mA
Количество Регулируемых Выходов	1 Output
Время Нарастания	30 ns
Частота Переключения	1000 kHz
Топология	Buck, Boost, Flyback, Forward
Рабочий цикл	100 %
Максимальный рабочий цикл	85 %
Время падения	30 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	10 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3823N описание продукта

Never worry about explosions or smoking components with this UC3823N current controller from Texas Instruments. This current mode controller supports boost|buck|flyback|forward topology. Its single PWM output produces a current of 1500(Max) mA. You can operate this at a switching frequency of 1000 kHz. In order to ensure parts aren"t damaged by bulk packaging, this product comes in tube packaging to add a little more protection by storing the loose parts in an outer tube. This current mode controller has an operating temperature range of 0 °C to 70 °C. This device has a maximum of 30 V. This current mode controller"s maximum duty cycle is 85 %.
