UC2825N Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

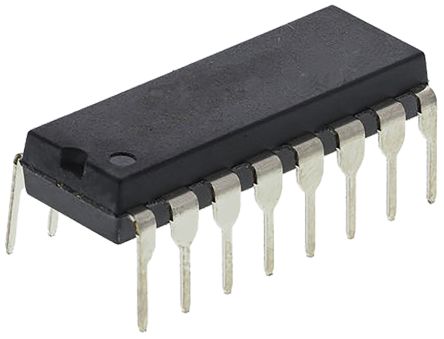

UC2825N

Driver; PWM controller; 0.5A; 1W; Channels:2; 9.2÷30V; 1MHz; DIP16

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 359.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5621850

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC2825N характеристики

Атрибут	Значение атрибута
Номенклатура	UC2825N
Производитель	TI
ЧипСити Номер продукта	CC5621850
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Частота	1 MHz
Напряжение Питания (DC)	10.0V (min)
Рабочее Напряжение	9.2V ~ 30V
Номинальная Мощность	1 W
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	13 V
Выходной Ток	1.5 A
Ток Питания	33 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Входной Ток	22 mA
Рассеяние Мощности	1 W
Количество Регулируемых Выходов	2 Output
Время Нарастания	30 ns
Частота Переключения	1000 kHz
Топология	Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	80 %
Максимальный рабочий цикл	80 %
Время падения	30 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	8.4.30 VDC
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	10 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC2825N описание продукта

The UC2825N is a high speed Pulse Width Modulation (PWM) Controller optimized for high frequency switched mode power supply applications. Particular care was given to minimizing propagation delays through the comparators and logic circuitry while maximizing bandwidth and slew rate of the error amplifier. This controller is designed for use in either current-mode or voltage mode systems with the capability for input voltage feed-forward. Protection circuitry includes a current limit comparator with a 1V threshold, a TTL compatible shutdown port and a soft start pin which will double as a maximum duty cycle clamp. The logic is fully latched to provide jitter free operation and prohibit multiple pulses at an output. An under-voltage lockout section with 800mV of hysteresis assures low start up current. During under-voltage lockout, the outputs are high impedance. It features totem pole outputs designed to source and sink high peak currents from capacitive loads.
Compatible with voltage or current mode topologies
50ns Propagation delay to output
High current dual totem pole outputs (1.5A peak)
Wide bandwidth error amplifier
Fully latched logic with double pulse suppression
Pulse-by-pulse current limiting
Under-voltage lockout with hysteresis
1.1mA Low start up current
Green product and no Sb/Br
