UC1524AJ Купить - TI Контроллер PWM

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

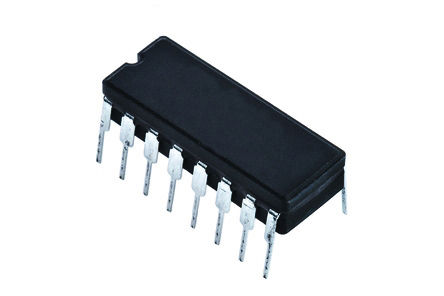

UC1524AJ

Voltage Mode PWM Controller 60V 200mA 500kHz 16Pin CDIP Tube

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 631.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC37432821

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC1524AJ характеристики

Атрибут	Значение атрибута
Номенклатура	UC1524AJ
Производитель	TI
ЧипСити Номер продукта	CC37432821
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	CDIP
Выходное Напряжение	60 V
Выходной Ток	200 mA
Рассеяние Мощности	1000 mW
Количество Регулируемых Выходов	2 Output
Время Нарастания	400 ns
Частота Переключения	500 kHz
Топология	Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	45 %
Максимальный рабочий цикл	45 %
Время падения	200 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Длина	21.34 mm
Ширина	7.62 mm
Высота	3.56 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

UC1524AJ описание продукта

Your circuit will be able to control PWM signals at the inputs using the UC1524AJ voltage mode PWM controller, developed by Texas Instruments. With an output that has a voltage of 60 V, this is power management at its best. Its 2 PWM outputs produce a current of 200(Max) mA. This voltage mode driver supports boost|flyback|forward|full-bridge|half-bridge|push-pull topology. You can operate this at a switching frequency of 500(Min) kHz. In order to ensure parts aren"t damaged by bulk packaging, this product comes in tube packaging to add a little more protection by storing the loose parts in an outer tube. This voltage mode driver"s maximum duty cycle is 45(Min) %. This voltage mode driver has an operating temperature range of -55 °C to 125 °C. This device has a minimum operating supply voltage of 8 V and a maximum of 40 V.

Показывать

UC1524AJ Даташит PDF

17 страницы, 3524 КБ

06/25/2016

просматривать

UC1524AJ Даташит PDF

16 страницы, 3480 КБ

03/14/2008

просматривать

UC1524AJ Даташит PDF

15 страницы, 2999 КБ

03/29/2013

просматривать

UC1524AJ Даташит PDF

15 страницы, 2982 КБ

02/20/2015

просматривать

UC1524AJ Даташит PDF

16 страницы, 3468 КБ

04/02/2012

просматривать
