UA7805CKTTR Купить - TI Чип стабилизации напряжения

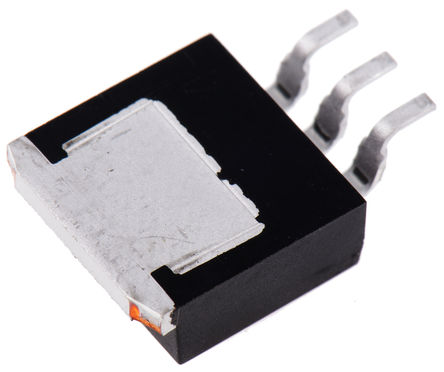

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UA7805CKTTR

Standard Voltage Regulator 3Pin 1.5A Fixed 5V Positive Voltage Regulator LDO Regulator Pos 5V 1.5A 4Pin(3+Tab) TO-263 T/R

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 40.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6901926

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UA7805CKTTR характеристики

Атрибут	Значение атрибута
Номенклатура	UA7805CKTTR
Производитель	TI
ЧипСити Номер продукта	CC6901926
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Номинальная Мощность	15 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	25.0V (max)
Выходное Напряжение	5 V
Выходной Ток	1.5 A
Количество Стежков	3 Position
Ток Покоя	4.30 mA
Тип Выходной Ёмкости	Capacitor Free
Напряжение Отпадания	2V @1A
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	25 V
Входное напряжение (мин)	7 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	7V ~ 25V
Длина	10.67 mm
Ширина	9.65 mm
Высота	4.83 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

UA7805CKTTR описание продукта

The UA7805CKTTR is a 3-pin 1.5A Fixed 5V Positive Voltage Regulator designed for a wide range of applications. These applications include on-card regulation for elimination of noise and distribution problems associated with single-point regulation. This regulator can deliver up to 1.5A of output current. The internal current-limiting and thermal-shutdown features of this regulator essentially make them immune to overload. In addition to use as fixed-voltage regulators, this device can be used with external components to obtain adjustable output voltages and current and also can be used as the power-pass element in precision regulator.
3-terminal regulator
Internal thermal-overload protection
High power-dissipation capability
Internal short-circuit current limiting
Output transistor safe-area compensation
Output capacitor not needed for stability
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

UA7805CKTTR Даташит PDF

29 страницы, 1226 КБ

10/27/2015
