TS272CN Купить - ST Microelectronics Операционный усилитель

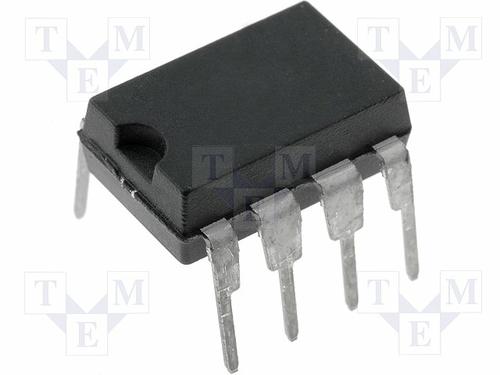

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TS272CN

ST Microelectronics

STMICROELECTRONICS TS272CN Operational Amplifier, Dual, 2 Amplifier, 3.5MHz, 5.5V/µs, 3V to 16V, DIP, 8Pins

Наличие: 38,457 шт.

Адрес доставки: Москва

Цена: ₽ 417.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC69177600

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TS272CN характеристики

Атрибут	Значение атрибута
Номенклатура	TS272CN
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC69177600
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	16.0V (max)
Рабочее Напряжение	3V ~ 16V
Ток Питания	1 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Ширина Ленты	3.5 MHz
Скорость Нарастания	5.50 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3.5 MHz
Входное Напряжение Смещения	1.1 mV
Входной Ток Смещения	1 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	3.5 MHz
Минимальный диапазон CMRR	65 dB
Напряжение питания	3V ~ 16V
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

TS272CN описание продукта

DESCRIPTION
The TS272 devices are low cost, dual operational amplifiers designed to operate with single or dual supplies. These operational amplifiers use the ST silicon gate CMOS process allowing an excellent consumption-speed ratio. These series are ideally suited for low consumption applications.
Three power consumptions are available allowing to have always the best consumption-speed ratio:
❑ ICC = 10µA/amp.: TS27L2 (very low power)
❑ ICC = 150µA/amp.: TS27M2 (low power)
❑ ICC = 1mA/amp.: TS272 (standard)
These CMOS amplifiers offer very high input impedance and extremely low input currents. The major advantage versus JFET devices is the very low input currents drift with temperature (see figure 2).
■ OUTPUT VOLTAGE CAN SWING TO GROUND
■ EXCELLENT PHASE MARGIN ON CAPACITIVE LOADS
■ GAIN BANDWIDTH PRODUCT: 3.5MHz
■ STABLE AND LOW OFFSET VOLTAGE
■ THREE INPUT OFFSET VOLTAGE SELECTIONS

Показывать

TS272CN Даташит PDF

9 страницы, 203 КБ

01/08/2002

9 страницы, 189 КБ

14 страницы, 155 КБ

10/20/2005

просматривать
