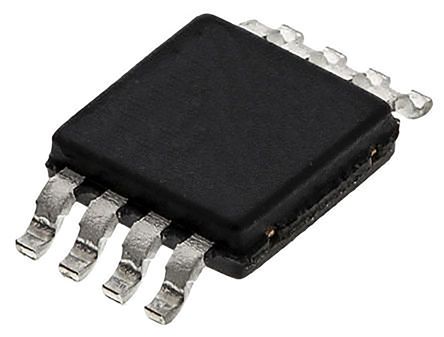

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS7A4101DGNT

TEXAS INSTRUMENTS TPS7A4101DGNT LDO Voltage Regulator, Adjustable, 7V to 50V in, 290mV drop, 1.175V to 48V/50mA out, MSOP-8

Наличие: 924 шт.

Адрес доставки: Москва

Цена: ₽ 370.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC19228732

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS7A4101DGNT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS7A4101DGNT
Производитель	TI
ЧипСити Номер продукта	CC19228732
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.161V ~ 48V
Выходной Ток	50 mA
Ток Питания	65 µA
Количество Стежков	8 Position
Рассеяние Мощности	1.83 W
Ток Покоя	0.025 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	290 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	50 V
Входное напряжение (мин)	7 V
Выходное напряжение (Макс)	48 V
Выходное напряжение (мин)	1.175 V
Выходной ток (Макс)	0.05 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1830 mW
точность	±1 %
Входное напряжение	7V ~ 50V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS7A4101DGNT описание продукта

The TPS7A4101DGNT is a 50mA Single Output Low-dropout Linear Regulator that is able to withstand continuous DC or transient input voltages of up to 50V. The TPS7A41 device is stable with any output capacitance greater than 4.7µF and any input capacitance greater than 1µF (over-temperature and tolerance). In addition, the device offers an enable pin (EN) compatible with standard CMOS logic to enable a low-current shutdown mode. The TPS7A41 has an internal thermal shutdown and current limiting to protect the system during fault conditions. It is ideal for generating a low-voltage supply from intermediate voltage rails in telecom and industrial applications, not only can it supply a well-regulated voltage rail, but it can also withstand and maintain regulation during very high and fast voltage transients. These features translate to simpler and more cost-effective electrical surge-protection circuitry for a wide range of applications.
Wide input voltage range
1% Nominal accuracy
2.5% Accuracy over line, load and temperature
Low quiescent current (25µA)
4.1µA Quiescent current at shutdown
CMOS logic-level-compatible enable pin
Adjustable output voltage from about 1.175 to 48V
Stable with ceramic capacitors (>=1µF input capacitance, >=4.7µF output capacitance)
290mV Dropout voltage
Built-in current limit and thermal shutdown protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
