TPS62290DRVT Купить - TI Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

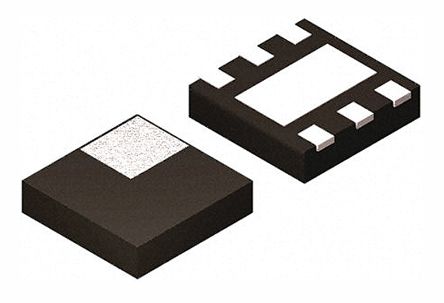

TPS62290DRVT

Step-Down Regulator 2.25MHz 1A Step-Down Converter in 2x2mm SON Package Conv DC-DC 2.3V to 6V Step Down Single-Out 0.6V to 6V 1A 6Pin WSON EP T/R

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 529.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17928038

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS62290DRVT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS62290DRVT
Производитель	TI
ЧипСити Номер продукта	CC17928038
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SON-6
Частота	2.5 MHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6V ~ 6V
Выходной Ток	1 A
Количество Стежков	6 Position
Ток Покоя	15.0 µA
Количество Регулируемых Выходов	1 Output
Выходная Мощность	1.3 W
Частота Переключения	2.25 MHz
Топология	Buck
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.3 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	600 mV
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	0.015 %
Напряжение питания	2.3 V
Напряжение питания (мин)	2.3 V
Входное напряжение	2.3V ~ 6V
Длина	2 mm
Ширина	2 mm
Высота	0.75 mm
Вес	0.0001551286008 kg
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS62290DRVT описание продукта

The TPS62290DRVT is a highly-efficient synchronous step-down DC-to-DC Converter optimized for battery-powered portable applications. It provide up to 1000mA output current from a single Li-ion cell. With an input voltage range of 2.3 to 6V, the device support batteries with extended voltage range and are ideal to power portable applications like mobile phones. The TPS6229x device operates at 2.25MHz fixed switching frequency and enter power save mode operation at light load currents to maintain high efficiency over the entire load current range. The power save mode is optimized for low output voltage ripple. For low noise applications, the device can be forced into fixed frequency pulse width modulation (PWM) mode by pulling the MODE pin high. In the shutdown mode, the current consumption is reduced to less than 1µA. The TPS6229x device allows the use of small inductors and capacitors to achieve a small solution size.
Power save mode at light load currents
100% Duty cycle for lowest dropout
Voltage positioning at light loads
Up to 96% high efficiency
±1.5% Output voltage accuracy in PWM mode
15µA Typical quiescent current
Green product and no Sb/Br
