TPS62237DRYR Купить - TI Преобразователь DC/DC

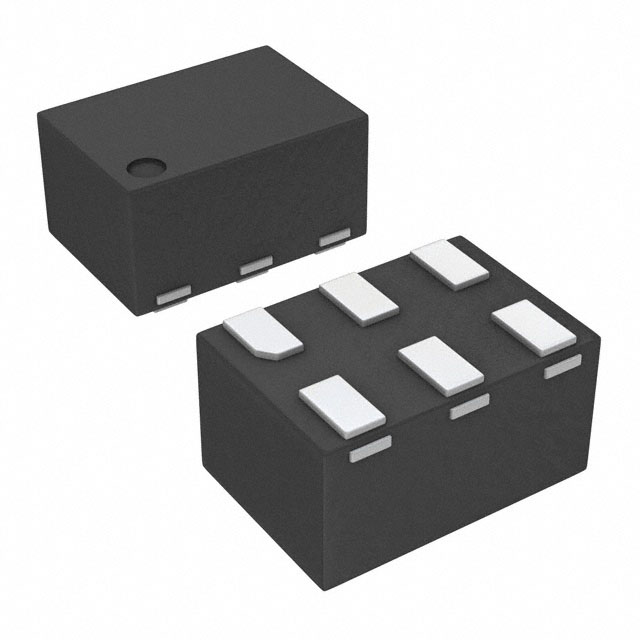

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS62237DRYR

Step-Down Regulator 2MHz, 500mA Step-Down Converter in 1 x 1.5mm SON Package Conv DC-DC Single Step Down 2.05V to 6V 6Pin USON T/R

Наличие: 1,250 шт.

Адрес доставки: Москва

Цена: ₽ 134.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC18850103

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS62237DRYR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS62237DRYR
Производитель	TI
ЧипСити Номер продукта	CC18850103
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	USON-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	500 mA
Ток Покоя	22.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2 MHz
Топология	Buck
Ток Переключения	0.85 A
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.05 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.05V ~ 6V
Входное напряжение	2.05V ~ 6V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

TPS62237DRYR описание продукта

The TPS6223x device family is a high-frequency, synchronous, step-down DC – DC converter optimized for battery powered portable applications. It supports up to 500-mA output current and allows the use of tiny and low-cost chip inductors and capacitors.
With a wide input voltage range of 2.05 V to 6 V, the device supports applications powered by Li-Ion batteries with extended voltage range. The minimum input voltage of 2.05 V allows as well the operation from Li-primary or two alkaline batteries. Different fixed output voltage versions are available from 1.0 V to 3.3 V.
The TPS6223x series features switch frequency up to 3.8 MHz. At medium to heavy loads, the converter operates in pulse width modulation (PWM) mode and automatically enters power-save mode operation at light load currents to maintain high efficiency over the entire load current range.
Because of its excellent power supply rejection ratio (PSRR) and AC load regulation performance, the device is also suitable to replace linear regulators to obtain better power conversion efficiency.
The power-save mode in TPS6223x reduces the quiescent current consumption down to 22 µA during light load operation. It is optimized to achieve very low output voltage ripple even with small external component and features excellent AC load regulation.
For very noise-sensitive applications, the device can be forced to PWM mode operation over the entire load range by pulling the MODE pin high. In the shutdown mode, the current consumption is reduced to less than 1 µA. The TPS6223x operates over a junction temperature range of –40°C to 125°C. It is available in a 1 mm × 1.5 mm × 0.6 mm 6-pin SON package.

Показывать

TPS62237DRYR Даташит PDF

TPS62237DRYR Другие Даташит

2 страницы, 69 КБ

01/04/2012

просматривать

TPS62237DRYR Упаковка

41 страницы, 2046 КБ

12/05/2015

просматривать

TPS62237DRYR Упаковка

40 страницы, 2036 КБ

05/06/2016

просматривать

TPS62237DRYR Упаковка

35 страницы, 1781 КБ

11/22/2013

просматривать
