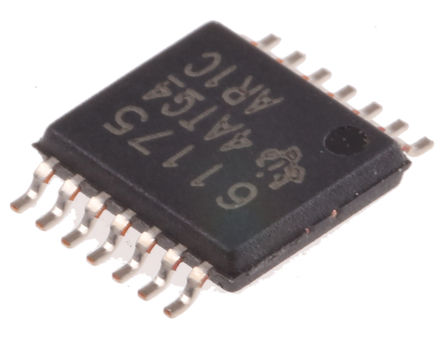

TPS61175PWP

Step-Up Regulator 3A High Voltage Boost Converter with Soft-start and Programmable Switching Frequency Conv DC-DC Single Step Up 2.9V to 18V 14Pin HTSSOP EP Tube

Наличие: 666 шт.

Адрес доставки: Москва

Цена: ₽ 221.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC23868296

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS61175PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TPS61175PWP
Производитель	TI
ЧипСити Номер продукта	CC23868296
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	HTSSOP-14
Частота	2.20 MHz
Номинальная Мощность	2.25 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.9V ~ 38V
Выходной Ток	3 A
Количество Каналов	1 Channel
Количество Стежков	14 Position
Ток Покоя	3.00 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.2 MHz
Максимальное входное напряжение	18 V
Входное напряжение (мин)	2.9 V
Выходное напряжение (Макс)	38 V
Выходное напряжение (мин)	2.9 V
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.9 V
Входное напряжение	2.9V ~ 18V
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS61175PWP описание продукта

The TPS61175PWP is a High Voltage Boost Converter with soft-start and programmable switching frequency. The device can be configured in several standard switching-regulator topologies, including boost, SEPIC and flyback. The device has a wide input voltage range to support application with input voltage from multicell batteries or regulated 5, 12V power rails. The TPS61175 regulates the output voltage with current mode PWM (pulse width modulation) control. The switching frequency of PWM is set by either an external resistor or an external clock signal. The user can program the switching frequency from 200kHz to 2.2MHz. The device features a programmable soft-start function to limit inrush current during start-up and has other built-in protection features, such as pulse-by-pulse over-current limit and thermal shutdown.
3A 40V Internal switch
High-efficiency power conversion (up to 93%)
200kHz to 2.2MHz Frequency set by external resistor
Synchronous external switching frequency
User-defined soft-start into full load
Skip-switching cycle for output regulation at light load
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
