TPS61170DRVT Купить - TI Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

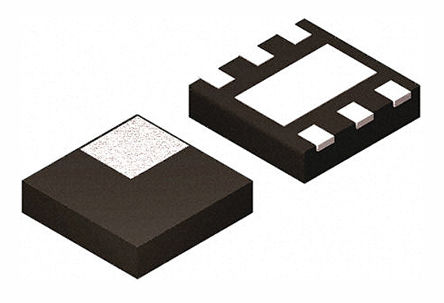

TPS61170DRVT

Step-Up Regulator 1.2A Switch, High Voltage Boost Converter in 2x2mm QFN Package Conv DC-DC 3V to 18V Step Up Single-Out 3V to 38V 0.96A 6Pin WSON EP T/R

Наличие: 8,217 шт.

Адрес доставки: Москва

Цена: ₽ 130.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC16934400

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS61170DRVT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS61170DRVT
Производитель	TI
ЧипСити Номер продукта	CC16934400
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SON-6
Частота	1.2 MHz
Напряжение Питания (DC)	3.00 V
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3V ~ 38V
Выходной Ток	1.2 A
Ток Питания	2.20 mA
Количество Стежков	6 Position
Ток Покоя	2.30 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.2 MHz
Топология	Boost
Максимальное входное напряжение	18 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	38 V
Выходное напряжение (мин)	3 V
Выходной ток (Макс)	0.96 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3 V
Напряжение питания (мин)	3 V
Входное напряжение	3V ~ 18V
Длина	2 mm
Ширина	2 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/01/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS61170DRVT описание продукта

The TPS61170DRVT is a High Voltage Boost Converter that can be configured in several standard switching-regulator topologies, including boost and SEPIC. The device has a wide input-voltage range to support applications with input voltage from multicell batteries or regulated 5, 12V power rails. It operates at a 1.2MHz switching frequency, allowing the use of low-profile inductors and low-value ceramic input and output capacitors. External loop compensation components give the user flexibility to optimize loop compensation and transient response. The device has built-in protection features, pulse-by-pulse over-current limit, soft start and thermal shutdown. The FB pin regulates to a reference voltage of 1.229V. The reference voltage can be lowered using a 1-wire digital interface (EasyScale™ protocol) through the CTRL pin. Alternatively, a pulse width-modulation signal can be applied to the CTRL pin. The duty cycle of the signal reduces the feedback reference voltage proportionall
High output voltage (up to 38V)
1.2A Integrated switch
12V at 300mA and 24V at 150mA from 5V input (typical)
Up to 93% efficiency
Output voltage reprogramming
Skip-switching cycle for output regulation at light load
Built-in soft start
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
