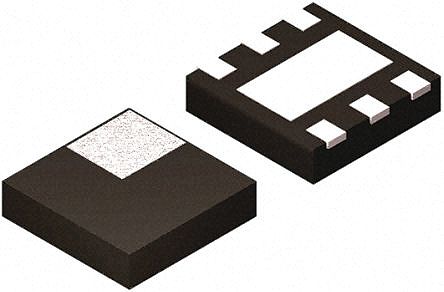

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS61160DRVR

LED Driver 10Segment 3.3V/5V/9V/12V/15V 6Pin WSON EP T/R

Наличие: 324 шт.

Адрес доставки: Москва

Цена: ₽ 17.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC14758965

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS61160DRVR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS61160DRVR
Производитель	TI
ЧипСити Номер продукта	CC14758965
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	WSON-6
Частота	600 kHz
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	2.70V ~ 18.0V
Выходное Напряжение	26 V
Выходной Ток	700 mA
Количество Стежков	6 Position
Рассеяние Мощности	1540 W
Ток Покоя	1.50 mA
Частота Переключения	600 kHz
Топология	Boost
Максимальное входное напряжение	18 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (Макс)	26 V
Выходной ток (Макс)	120 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1540 mW
Напряжение питания	2.7V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.7V ~ 18V
Длина	2.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS61160DRVR описание продукта

Description
With a 40-V rated integrated switch FET, the TPS61160 and TPS61161 are boost converters that drive LEDs in series. The boost converters run at 600-kHz fixed switching frequency to reduce output ripple, improve conversion efficiency, and allow for the use of small external components.
Features
• 2.7-V to 18-V Input Voltage Range
• 26-V Open LED Protection (TPS61160)
• 38-V Open LED Protection (TPS61161)
• 200-mV Reference Voltage With ±2% Accuracy
• Flexible Digital and PWM Brightness Control
• Built-in Soft Start
• Up to 90% Efficiency
Applications
• Cellular Phones
• Portable Media Players
• Ultra Mobile Devices
• GPS Receivers
• White LED Backlighting for Media Form Factor Display

Показывать

TPS61160DRVR Даташит PDF

38 страницы, 1635 КБ

07/01/2015
