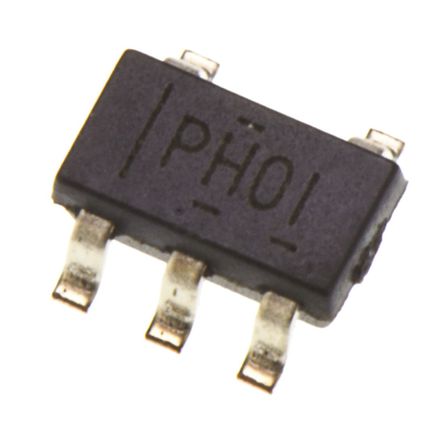

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS61040DBVR

28V, 400mA Switch Boost Converter in SOT-23 for LCD and White LED Applications 5-SOT-23 -40℃ to 85℃

Наличие: 28,969 шт.

Адрес доставки: Москва

Цена: ₽ 27.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC181234

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS61040DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS61040DBVR
Производитель	TI
ЧипСити Номер продукта	CC181234
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Частота	1 MHz
Напряжение Питания (DC)	1.80V (min)
Номинальный Ток	28.0 mA
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	28 V
Выходной Ток	400 mA
Количество Стежков	5 Position
Ток Покоя	28.0 µA
Количество Регулируемых Выходов	1 Output
Выходная Мощность	357 mW
Частота Переключения	1 MHz
Топология	Boost
Максимальное входное напряжение	6 V
Входное напряжение (мин)	1.8 V
Выходное напряжение (Макс)	28 V
Выходное напряжение (мин)	1.8 V
Выходной ток (Макс)	90 mA
Выходной ток (мин)	350 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8 V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	1.8 V
Входное напряжение	1.8V ~ 5.5V
Длина	3.05 mm
Ширина	1.6 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS61040DBVR описание продукта

The TPS61040DBVR is a 400mA Switch High Frequency Boost Converter dedicated for small to medium LCD bias supply and white LED backlight supplies. The device is ideal to generate output voltages up to 28V from a dual-cell NiMH/NiCd or a single-cell Li-ion battery. The part can also be used to generate standard 3.3 or 5 to 12V power conversions. The TPS61040 operates with a switching frequency up to 1MHz. This frequency allows the use of small external components using ceramic as well as tantalum output capacitors. This device has an internal 400mA switch current limit, offering lower output voltage ripple and allows the use of a smaller form factor inductor for lower power applications. The low quiescent current (typically 28µA) together with an optimized control scheme, allows device operation at very high efficiencies over the entire load current range.
Adjustable output voltage range up to 28V
400mA Internal switch current
28µA Typical no-load quiescent current
1µA Typical shutdown current
Internal soft start
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TPS61040DBVR Даташит PDF

23 страницы, 886 КБ

11/08/2014
