TPS54336ADDA Купить - TI Чип стабилизации напряжения

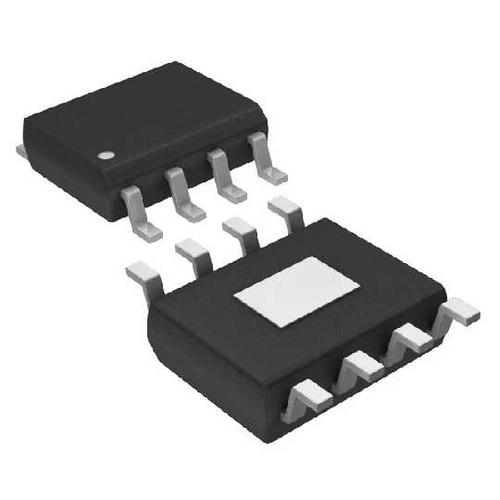

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS54336ADDA

Conv DC-DC 4.5V to 28V Step Down Single-Out 0.8V to 24V 3A 8Pin HSOP EP Tube

Наличие: 87 шт.

Адрес доставки: Москва

Цена: ₽ 29.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC21744789

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54336ADDA характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54336ADDA
Производитель	TI
ЧипСити Номер продукта	CC21744789
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SO-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 24V
Выходной Ток	3 A
Количество Стежков	8 Position
Ток Покоя	600 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	340 kHz
Топология	Buck
Ток Переключения	5 A
Максимальное входное напряжение	28 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	25 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	28 V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.7 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS54336ADDA описание продукта

The TPS54336ADDA is a Synchronous Step-down SWIFT Converter with an input-voltage range of 4.5 to 28V. This device includes an integrated low-side switching FET that eliminates the need for an external diode which reduces component count. Efficiency is maximized through the integrated 128mR and 84mR MOSFETs, low IQ and pulse skipping at light loads. Using the enable pin, the shutdown supply current is reduced to 2µA. This step-down (buck) converter provides accurate regulation for a variety of loads with a well-regulated voltage reference that is 1.5% over-temperature. Cycle-by-cycle current limiting on the high-side MOSFET protects the TPS5433xA family of devices in overload situations and is enhanced by a low-side sourcing current limit which prevents current runaway. A low-side sinking current-limit turns off the low-side MOSFET to prevent excessive reverse current. Hiccup protection is triggered if the over-current condition continues for longer than the preset time.
Synchronous 128mR and 84mR MOSFETs for 3A continuous output current
Adjustable soft-start, fixed 340kHz frequency
Low 2µA shutdown, quiescent current
0.8V Voltage reference with ±0.8% accuracy
Current mode control
Monotonic start-up into pre-biased outputs
Pulse skipping for light-load efficiency
Hiccup mode overcurrent protection
Thermal shutdown (TSD) and overvoltage transition protection
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
