TPS54316PWP Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

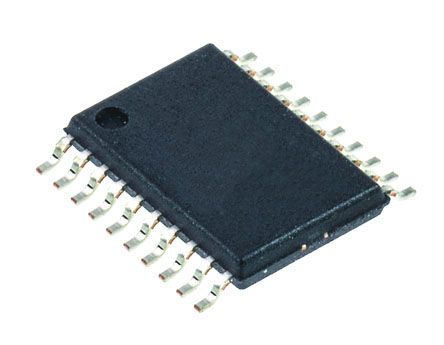

TPS54316PWP

3V to 6V Input, 3A Synchronous Step-Down SWIFT Converter with 3.3V Output 20-HTSSOP -40℃ to 85℃

Наличие: 57 шт.

Адрес доставки: Москва

Цена: ₽ 183.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC24977142

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 18.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54316PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54316PWP
Производитель	TI
ЧипСити Номер продукта	CC24977142
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Частота	700 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	3 A
Количество Стежков	20 Position
Сопротивление Сток-исток (Открытого Канала)	85 mΩ
Ток Покоя	6.20 mA
Количество Регулируемых Выходов	1 Output
Выходная Мощность	3.85 W
Частота Переключения	550 kHz
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	6 V
Входное напряжение (мин)	3 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	1 %
Напряжение питания	3 V
Напряжение питания (мин)	4 V
Входное напряжение	3V ~ 6V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS54316PWP описание продукта

The TPS54316PWP is a SWIFT™ step-down PWM synchronous Buck Converter integrates all required active components. Included on the substrate with the listed features are a true, high performance, voltage error amplifier that provides high performance under transient conditions, an undervoltage-lockout circuit to prevent start-up until the input voltage reaches 3V, an internally and externally set slow-start circuit to limit in-rush currents and a powergood output useful for processor/logic reset, fault signalling and supply sequencing. It incorporates an UVLO circuit to keep the device disabled when the input voltage (VIN) is insufficient. During power up, internal circuits are held inactive until VIN exceeds the nominal UVLO threshold voltage of 2.95V. Once the UVLO start threshold is reached, device start-up begins. The device operates until VIN falls below the nominal UVLO stop threshold of 2.8V.
Internally compensated for low parts count
Fast transient response
Load protected by peak current limit and thermal shutdown
Integrated solution reduces board area
Green product and no Sb/Br

Показывать

TPS54316PWP Даташит PDF

27 страницы, 1130 КБ

01/31/2016

просматривать
