TPS40140RHHT Купить - TI Преобразователь DC/DC

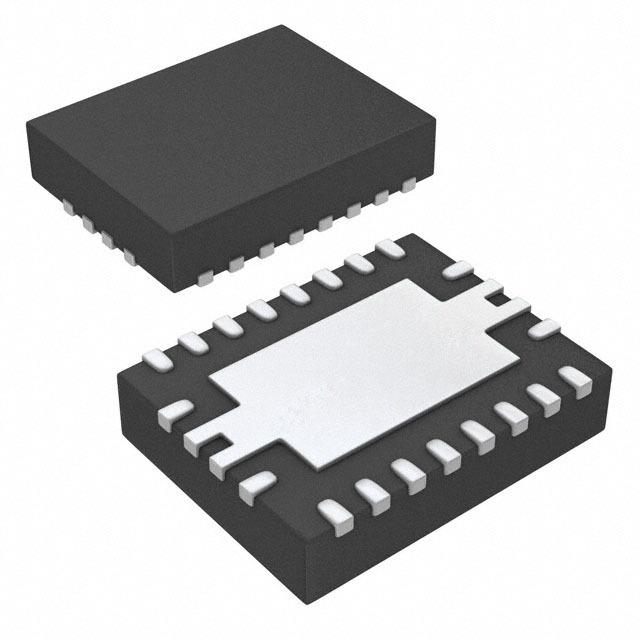

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS40140RHHT

DC-DC Controller (External Switch) Stackable 2Channel Multiphase or 2Channel Independent Output Controller DC DC Cntrlr Dual-OUT Sync Buck 1V to 40V Input 36Pin VQFN EP T/R

Наличие: 1,082 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 400.93

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC29870211

Категория продукта:

Преобразователь DC/DC

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 21.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TPS40140RHHT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS40140RHHT
Производитель	TI
ЧипСити Номер продукта	CC29870211
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	VQFN-36
Частота	1.00 MHz
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	0.7V ~ 5.8V
Выходной Ток	25 A
Количество Стежков	36 Position
Рассеяние Мощности	2000 mW
Ток Покоя	2.80 mA
Количество Регулируемых Выходов	2 Output
Частота Переключения	1 MHz
Защита от Перегрева	Yes
Рабочий цикл	87.5 %
Максимальное входное напряжение	40 V
Входное напряжение (мин)	1 V
Выходное напряжение (Макс)	5.8 V
Выходное напряжение (мин)	0.7 V
Выходной ток (Макс)	25 A
Максимальный рабочий цикл	0.875
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2000 mW
Напряжение питания	4.5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	4.5 V
Входное напряжение	1V ~ 40V
Длина	6 mm
Ширина	6 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

TPS40140RHHT описание продукта

The TPS40140RHHT is a multifunctional synchronous Buck Controller can be configured to provide either a single-output 2-phase power supply or a power supply that supports two independent outputs. Several TPS40140 controllers can be stacked up to a 16-phase single output power supply. Alternatively, several controllers providing multiple independent outputs can be synchronized in an interleaving pattern for improved input ripple current. The TPS40140 can convert from a 15 input to a 0.7V output at 1MHz. Each phase operates at a switching frequency of up to 1MHz. The two phases in one device operate 180° out-of-phase. In a multiple-device stackable configuration, the phase shift of the slaves, relative to a master, is programmable.
Dual-output or 2-phase interleaved operation
Stackable to 16 phases
Supports pre-biased outputs
0.5% Internally trimmed 0.7V Reference
10µA Shutdown current
Current mode control with forced current
Power sharing from different input voltage rails
True remote sensing differential amplifier
Programmable input undervoltage lockout (UVLO)
Resistive or inductor DCR current sensing
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
