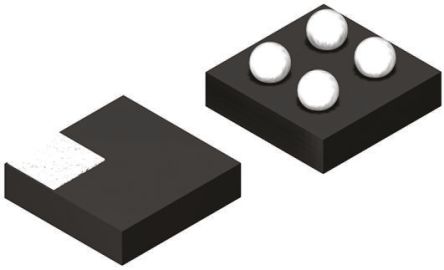

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS22902BYFPR

3.6V, 0.5A, 83mΩ Load Switch with Quick Output Discharge 4-DSBGA -40℃ to 85℃

Наличие: 246 шт.

Адрес доставки: Москва

Цена: ₽ 21.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9005635

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS22902BYFPR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS22902BYFPR
Производитель	TI
ЧипСити Номер продукта	CC9005635
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	DSBGA-4
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	3.60 V
Выходной Ток	0.5 A
Ток Питания	0.000137 mA
Количество Каналов	1 Channel
Количество Стежков	4 Position
Рассеяние Мощности	0.48 W
Ток Покоя	204 nA
Выходной ток (Макс)	500 mA
Выходной ток (мин)	0.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	480 mW
Входное напряжение	1V ~ 3.6V
Длина	0.79 mm
Ширина	0.79 mm
Высота	0.31 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS22902BYFPR описание продукта

The TPS22902BYFPR is a small low ON-resistance (rON) Load Switch with a controlled turn-on. This device contains a P-channel MOSFET that operates over an input voltage range of 1.0 to 3.6V. The switch is controlled by an on/off input (ON), which can interface directly with low-voltage control signals. In the TPS22902B, an 88R on-chip load resistor is added for output quick discharge when the switch is turned off. The TPS22902B are available in a space-saving 4-pin DSBGA (YFP) with 0.4mm pitch. This device is characterized for operation over the free-air temperature range of -40 to 85°C.
500mA Maximum continuous switch current
82nA at 1.8V Quiescent current
44nA at 1.8V Shutdown current
