TPD3F303DQDR Купить - TI EMI/RFI прикрытие/сдерживание

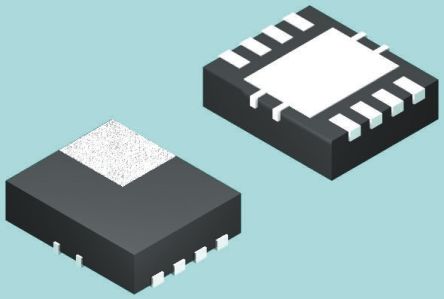

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPD3F303DQDR

RC (Pi) EMI Filter 2nd Order Low Pass 3Channel R = 47Ω, 100Ω, C = 20pF 8-WFDFN Exposed Pad

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 1,362.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4932208

Категория продукта:

EMI/RFI прикрытие/сдерживание

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD3F303DQDR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD3F303DQDR
Производитель	TI
ЧипСити Номер продукта	CC4932208
Категория продукта	EMI/RFI прикрытие/сдерживание
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	WFDFN-8
Рабочее Напряжение	5.5 V
Ёмкость	20 pF
Количество Каналов	3 Channel
Количество Стежков	8 Position
Зажимное напряжение	10 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	5.5 V
Длина	1.8 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPD3F303DQDR описание продукта

The TPD3F303DQDR is an ESD Protection and EMI Filter Device for SIM card interface. It is a highly-integrated device that provides a three-channel Electromagnetic Interference (EMI) filter and a Transient Voltage Suppressor (TVS) based ESD protection diode array. The C-R-C based low-pass filter provides EMI protection for the data, clock and reset lines of a SIM Card interface. The four-channel TVS Diode array provides IEC 61000-4-2 level 4 ESD protection for the previously mentioned signals (data, clock, reset) and the VCC power line. The device contains a 47R termination resistor for the clock line and 100R termination resistor for both the data and reset lines. The high level of integration offered by the TPD3F303DPVR makes the device well-suited for applications like cell phones, tablets, hotspots and PDAs.
Bidirectional EMI filtering and line termination with integrated ESD protection
-3dB Bandwidth 300MHz
IEC 61000-4-2 level 4 ESD Protection ±15kV contact discharge and ±15kV air gap discharge
0.1µA Maximum low leakage current
Low noise C-R-C filter topology
Integrated VCC clamp eliminates the need for external ESD protection
-40 to 85°C Operating temperature range
