TPA3111D1PWP Купить - TI Усилитель звуковой частоты

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

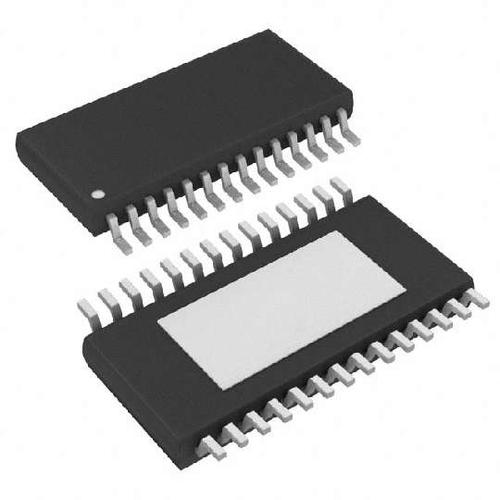

TPA3111D1PWP

TEXAS INSTRUMENTS TPA3111D1PWP Audio Power Amplifier, D, 1Channel, 10W, 8V to 26V, HTSSOP, 28Pins

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 277.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC20721763

Категория продукта:

Усилитель звуковой частоты

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPA3111D1PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TPA3111D1PWP
Производитель	TI
ЧипСити Номер продукта	CC20721763
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Количество Каналов	1 Channel
Количество Стежков	28 Position
Выходная Мощность	10 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 26V
Напряжение питания (Макс)	26 V
Напряжение питания (мин)	8 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPA3111D1PWP описание продукта

The TPA3111D1PWP is a 10W Mono Class-D Audio Power Amplifier with SpeakerGuard™ for driving bridged-tied stereo speaker. Advanced EMI suppression technology enables the use of inexpensive ferrite bead filters at the outputs while meeting EMC requirements. SpeakerGuard™ speaker protection system includes an adjustable power limiter and a DC detection circuit. The adjustable power limiter allows the user to set a "virtual" voltage rail lower than the chip supply to limit the amount of current through the speaker. The DC detect circuit measures the frequency and amplitude of the PWM signal and shuts off the output stage if the input capacitors are damaged or shorts exist on the inputs. The TPA3111D1 can drive a mono speaker as low as 4R. The high efficiency >90% eliminates the need for an external heat sink when playing music. The outputs are fully protected against shorts to GND, VCC and output-to-output.
10W into an 8R load at 10% THD+N from a 12V supply
7W into 4R load at 10% THD+N from a 8V supply
94% Efficient class-D operation eliminates need for heat sinks
Filter-free operation
SpeakerGuard™ speaker protection includes adjustable power limiter plus DC protection
Flow through pin out facilitates easy board layout
Robust pin-to-pin short-circuit protection and thermal protection with auto recovery option
Excellent THD+N/pop-free performance
Four selectable, fixed gain settings
Differential inputs
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TPA3111D1PWP Даташит PDF

27 страницы, 938 КБ

08/30/2012

просматривать

TPA3111D1PWP Файл уведомления

5 страницы, 401 КБ

04/15/2014

просматривать
