TMS320F28069MPZT Купить - TI Микроконтроллер 32

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

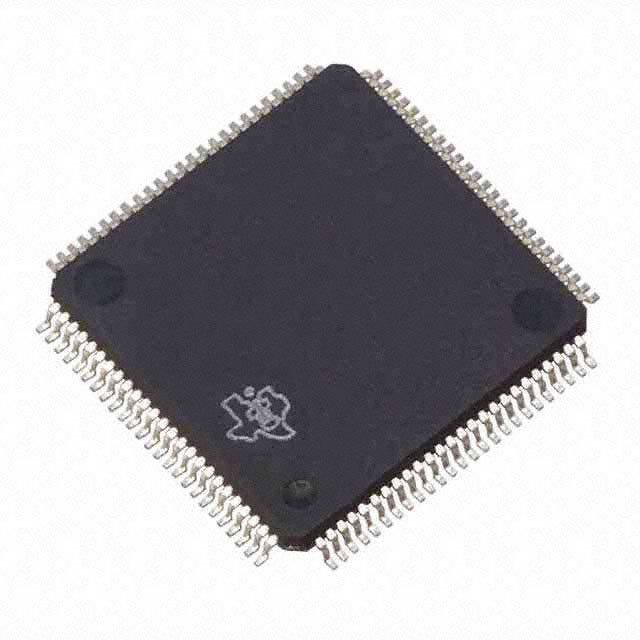

TMS320F28069MPZT

TEXAS INSTRUMENTS TMS320F28069MPZT 32Bit Microcontroller, Piccolo, C2000, 90MHz, 256KB, 96KB, 100Pins, LQFP

Наличие: 1,927 шт.

Адрес доставки: Москва

Цена: ₽ 1,087.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4883938

Категория продукта:

Микроконтроллер 32

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TMS320F28069MPZT характеристики

Атрибут	Значение атрибута
Номенклатура	TMS320F28069MPZT
Производитель	TI
ЧипСити Номер продукта	CC4883938
Категория продукта	Микроконтроллер 32
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	LQFP-100
Частота	90 MHz
Напряжение Питания (DC)	1.71V (min)
Количество Стежков	100 Position
Тактовая Частота	90.0 MHz
Размер ОЗУ	96 KB
Количество Битов	32 Bit
Размер Флэш-памяти	128 KB
Количество УАПП	2 UART
Количество АЦП	1 ADC
Количество входов и выходов	54 Input IO
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	3 DAC
Напряжение питания (Макс)	3.63 V
Напряжение питания (мин)	2.97 V
Рабочая Температура	-40℃ ~ 105℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TMS320F28069MPZT описание продукта

The TMS320F28069MPZT is a 32-bit Piccolo Microcontrollers provides the power of the C28x core and CLA coupled with highly integrated control peripherals in low pin-count devices. This family is code-compatible with previous C28x-based code and also provides a high level of analog integration. An internal voltage regulator allows for single-rail operation. Enhancements have been made to the high-resolution pulse width modulator (HRPWM) module to allow for dual-edge control (frequency modulation). Analog comparators with internal 10-bit references have been added and can be routed directly to control the ePWM outputs. The ADC converts from 0 to 3.3V fixed full-scale range and supports ratio-metric VREFHI/VREFLO references. The ADC interface has been optimized for low overhead and latency.
High-efficiency 32-bit CPU ( TMS320C28x™)
16 x 16 and 32 x 32 MAC operations
16 x 16 Dual MAC
Harvard bus architecture
Atomic operations
Fast interrupt response and processing
Unified memory programming model
Code-efficient (in C/C++ and assembly)
Floating-point unit (FPU)
Viterbi, complex math, CRC unit (VCU)
6-channel direct memory access (DMA)
No power sequencing requirement
Integrated power-on and brown-out resets
Endianness - little endian
JTAG boundary scan support
Two internal zero-pin oscillators
On-chip crystal Oscillator/External clock input
Watchdog timer module
Missing clock detection circuitry
Peripheral interrupt expansion (PIE) block that supports all peripheral interrupts

Показывать

TMS320F28069MPZT Даташит PDF

25 страницы, 998 КБ

02/23/2013
