TLP185 Купить - Toshiba Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

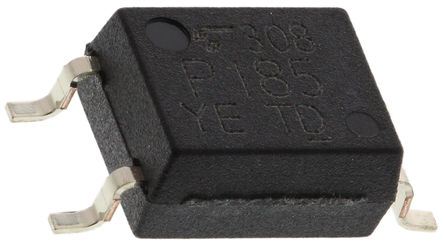

TLP185

Toshiba

도시바 SMD 타입 포토커플러, Supply voltage:DC 5V~48V

Наличие: 129 шт.

Адрес доставки: Москва

Цена: ₽ 15.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Toshiba

ЧипСити Номер продукта:

CC42829237

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLP185 характеристики

Атрибут	Значение атрибута
Номенклатура	TLP185
Производитель	Toshiba
ЧипСити Номер продукта	CC42829237
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	SO-6
Количество Каналов	1 Channel
Количество Стежков	4 Position
Напряжение в Прямом Направлении	1.25 V
Время Нарастания	5 µs
Напряжение Изоляции	3750 Vrms
Выходное напряжение (Макс)	80 V
Входной ток (мин)	10 mA
Максимальное прямое напряжение (Макс)	1.4 V
Прямой ток (макс)	50 mA
Время падения	9 µs
Рабочая температура (Макс)	110 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200 mW
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	PB free
	Показывать Просмотр аналоги замена

TLP185 описание продукта

Office Machine
Programmable Controllers
AC Adapter
I/O Interface Board
The TOSHIBA mini flat coupler TLP185 is a small outline coupler, suitable for surface mount assembly. TLP185 consist of a photo transistor optically coupled to a gallium arsenide infrared emitting diode. Since TLP185 is smaller than DIP package, it’s suitable for high-density surface mounting applications such as programmable controllers
•Collector−emitter voltage: 80V (min)
• Current transfer ratio: 50% (min) Rank GB: 100% (min)
• Isolation voltage: 3750Vrms (min)
• Operation Temperature:-55 to 110 ˚C
•Safety Standards

Показывать

TLP185 Даташит PDF

11 страницы, 234 КБ

02/17/2012

11 страницы, 230 КБ

11 страницы, 249 КБ

09/02/2014

просматривать

TLP185 Даташит PDF

11 страницы, 386 КБ

05/18/2017

просматривать
