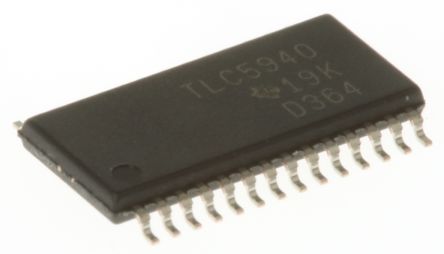

TLC5940PWP

16Channel LED Driver w/EEprom DOT Correction & Grayscale PWM Control 28-HTSSOP -40℃ to 85℃

Наличие: 810 шт.

Адрес доставки: Москва

Цена: ₽ 732.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5179726

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC5940PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TLC5940PWP
Производитель	TI
ЧипСити Номер продукта	CC5179726
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Частота	30 MHz
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	17 V
Выходной Ток	120 mA
Ток Питания	60000 mA
Количество Каналов	16 Channel
Количество Стежков	28 Position
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	17 V
Выходной ток (Макс)	130 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.5.5 V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Входное напряжение	3V ~ 5.5V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLC5940PWP описание продукта

The TLC5940PWP is a 16-channel Constant-current Sink LED Driver with EEprom DOT correction and greyscale PWM control. Each channel has an individually adjustable 4096-step greyscale PWM brightness control and a 64-step, constant-current sink (dot correction). The dot correction adjusts the brightness variations between LED channels and other LED drivers. The dot correction data is stored in an integrated EEPROM. Both greyscale control and dot correction are accessible via a serial interface. A single external resistor sets the maximum current value of all 16 channels. The TLC5940PWP features two error information circuits. The LED open detection (LOD) indicates a broken or disconnected LED at an output terminal. The thermal error flag (TEF) indicates an over-temperature condition.
12-bit (4096 steps) Greyscale PWM control
6-bit (64 steps), Storable in integrated EEPROM, dot correction
0 to 60mA (VCC < 3.6V) and 0 to 120mA (VCC > 3.6V) Drive capability (constant-current sink)
LED power supply voltage up to 17V
Serial data interface
Controlled in-rush current
30MHz Data transfer rate
CMOS level I/O
LED open detection (LOD) and thermal error flag (TEF) error information
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
