TL594CN Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

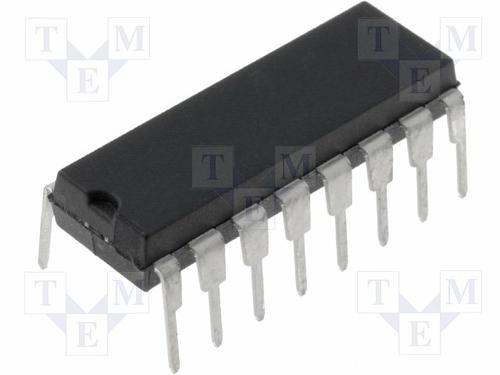

TL594CN

Voltage Mode PWM Controller 40V 200mA 300kHz 16Pin PDIP Tube

Наличие: 658 шт.

Адрес доставки: Москва

Цена: ₽ 76.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5957936

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL594CN характеристики

Атрибут	Значение атрибута
Номенклатура	TL594CN
Производитель	TI
ЧипСити Номер продукта	CC5957936
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Частота	300 kHz
Напряжение Питания (DC)	7.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	40 V
Выходной Ток	200 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Ток Покоя	12.4 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	200 ns
Частота Переключения	300 kHz
Топология	Boost, Flyback, Forward
Рабочий цикл	45 %
Максимальный рабочий цикл	45 %
Время падения	45 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	7V ~ 40V
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	7 V
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TL594CN описание продукта

The TL594CN is a Pulse-Width-Modulation (PWM) Control Circuit designed primarily for power-supply control and this device offers the systems engineer the flexibility to tailor the power-supply control circuitry to a specific application. The DTC comparator has a fixed offset that provides approximately 5% dead time. The on-chip oscillator can be bypassed by terminating RT to the reference output and providing a saw-tooth input to CT or it can be used to drive the common circuitry in synchronous multiple-rail power supplies. The uncommitted output transistors provide either common-emitter or emitter-follower output capability. Each device provides for push-pull or single-ended output operation, with selection by means of the output-control function. The architecture of this device prohibits the possibility of either output being pulsed twice during push-pull operation. The under-voltage lockout control circuit locks the outputs OFF until the internal circuitry is operational.
Complete PWM power-control circuitry
Uncommitted outputs for 200mA sink or source current
Output control selects single-ended or push-pull operation
Internal circuitry prohibits double pulse at either output
Variable dead time provides control over total range
Internal regulator provides a stable 5V reference supply trimmed to 1%
Circuit architecture allows easy synchronization
Under-voltage lockout for low-VCC conditions
Pb-free product

Показывать

TL594CN Даташит PDF

23 страницы, 1019 КБ

09/04/2015

просматривать

TL594CN Даташит PDF

12 страницы, 146 КБ

11/23/2005

просматривать

TL594CN Даташит PDF

23 страницы, 1024 КБ

01/29/2014

просматривать

TL594CN Даташит PDF

23 страницы, 1019 КБ

09/12/2016

просматривать

TL594CN Даташит PDF

23 страницы, 1019 КБ

01/22/2015

просматривать

TL594CN Даташит PDF

21 страницы, 687 КБ

03/28/2012

просматривать

TL594CN Даташит PDF

19 страницы, 681 КБ

11/12/2009

просматривать

TL594CN Даташит PDF

19 страницы, 682 КБ

04/14/2008

просматривать

TL594CN Даташит PDF

33 страницы, 1394 КБ

просматривать
