STR912FAW47X6 Купить - ST Microelectronics Микроконтроллер

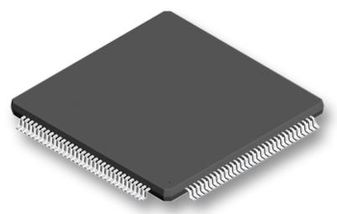

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STR912FAW47X6

ST Microelectronics

MCU 16Bit/32Bit ARM966E-S RISC 2Mb Flash 1.8V/3.3V 128Pin LQFP Tray

Наличие: 2,993 шт.

Адрес доставки: Москва

Цена: ₽ 1,270.91

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC61872517

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STR912FAW47X6 характеристики

Атрибут	Значение атрибута
Номенклатура	STR912FAW47X6
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC61872517
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	128 Pin
Корпус/Пакет	LQFP-128
Частота	96 MHz
Напряжение Питания (DC)	2.00V (max)
Количество Стежков	128 Position
Тактовая Частота	96.0 MHz
Размер ОЗУ	96 KB
Количество Битов	32 Bit
Количество АЦП	1 ADC
Количество входов и выходов	80 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	2 V
Напряжение питания (мин)	1.62 V
Длина	14 mm
Ширина	14 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	3A991A2
	Показывать Просмотр аналоги замена

STR912FAW47X6 описание продукта

STR91xFA is a series of ARM®-powered microcontrollers which combines a 16/32-bit ARM966E-S RISC processor core, dual-bank Flash memory, large SRAM for data or code, and a rich peripheral set to form an ideal embedded controller for a wide variety of applications such as point-of-sale terminals, industrial automation, security and surveillance, vending machines, communication gateways, serial protocol conversion, and medical equipment. The ARM966E-S core can perform single-cycle DSP instructions, good for speech processing, audio algorithms, and low-end imaging.
**Key Features**
16/32-bit 96 MHz ARM9E based MCU
ARM966E-S™ RISC core: Harvard archi-tecture, 5-stage pipeline, Tightly-Coupled Memories (SRAM and Flash)
STR91xFA implementation of core adds high-speed burst Flash memory interface, instruction prefetch queue, branch cache
Up to 96 MIPS directly from Flash memory
Single-cycle DSP instructions supported
Binary compatible with ARM7 code
Dual burst Flash memories, 32-bits wide
256 KB/512 KB/1 MB/2 MB main Flash
32 KB/128 KB secondary Flash
Sequential Burst operation up to 96 MHz
100 K min erase cycles, 20 yr min retention
SRAM, 32-bits wide
64K or 96K bytes, optional battery backup
9 programmable DMA channels
Clock, reset, and supply management
Internal oscillator operating with external 4-25 MHz crystal
Internal PLL up to 96 MHz
Real-time clock provides calendar functions, tamper, and wake-up functions
Reset Supervisor monitors supply voltage, watchdog, wake-up unit, external reset
Brown-out monitor
Run, Idle, and Sleep Mode as low as 50 uA
Vectored interrupt controller (VIC)
32 IRQ vectors, 30 interrupt pins
Branch cache minimizes interrupt latency
8-channel, 10-bit A/D converter (ADC)
0 to 3.6 V range, 0.7 usec conversion
10 Communication interfaces
10/100 Ethernet MAC with DMA and MII
USB Full-speed (12 Mbps) slave device
CAN interface (2.0B Active)
3 16550-style UARTs with IrDA protocol
2 Fast I2C, 400 kHz
2 channels for SPI, SSI™, or MICROWIRE™
External Memory Interface (EMI)
8- or 16-bit data, up to 24-bit addressing
Static Async modes for LQFP128
Additional burst synchronous modes for LFBGA144
Up to 80 I/O pins (muxed with interfaces)
16-bit standard timers (TIM)
4 timers each with 2 input capture, 2 output compare, PWM and pulse count modes
3-Phase induction motor controller (IMC)
JTAG interface with boundary scan
Embedded trace module (ARM® ETM9™)

Показывать

STR912FAW47X6 Даташит PDF

108 страницы, 1439 КБ

03/03/2015
