ST72F324K6T6 Купить - ST Microelectronics Микроконтроллер

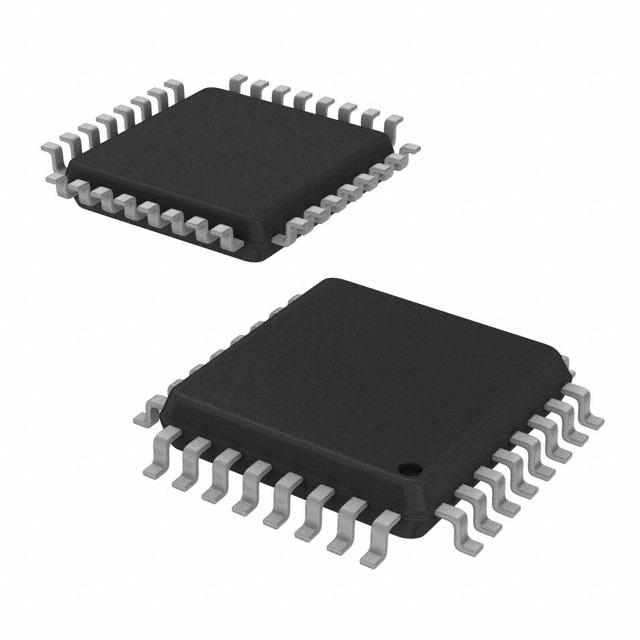

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ST72F324K6T6

ST Microelectronics

ST72F Series 8Bit 32KB Flash 1KB RAM 8MHz Microcontroller - TQFP-32

Наличие: 39,083 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 395.73

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC48332206

Категория продукта:

Микроконтроллер

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 12.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ST72F324K6T6 характеристики

Атрибут	Значение атрибута
Номенклатура	ST72F324K6T6
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC48332206
Жизненный Цикл Продукта	В производстве
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	TQFP-32
Частота	8 MHz
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Тактовая Частота	8.00 MHz, 8.00 MHz (max)
Размер ОЗУ	1K x 8
Рассеяние Мощности	500 mW
Количество I/O Выводов	24 IO
Время Доступа	8.00 µs
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3.8 V
Длина	7 mm
Ширина	7 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

ST72F324K6T6 описание продукта

INTRODUCTION
The ST72324 devices are members of the ST7 microcontroller family designed for the 5V operating range.
– The 32-pin devices are designed for mid-range applications
– The 42/44-pin devices target the same range of applications requiring more than 24 I/O ports.
For a description of the differences between ST72324 and ST72324B devices refer to Section 14.2 on page 152
All devices are based on a common industry standard 8-bit core, featuring an enhanced instruction set and are available with FLASH program memory.
Under software control, all devices can be placed in WAIT, SLOW, ACTIVE-HALT or HALT mode, reducing power consumption when the application is in idle or stand-by state.
The enhanced instruction set and addressing modes of the ST7 offer both power and flexibility to software developers, enabling the design of highly efficient and compact application code. In addition to standard 8-bit data management, all ST7 microcontrollers feature true bit manipulation, 8x8 unsigned multiplication and indirect addressing modes.
■ Memories
– 8 to 32K dual voltage High Density Flash (HD Flash) with read-out protection capability. In Application Programming and In-Circuit Programming for HDFlash devices
– 384 to 1K bytes RAM
– HDFlash endurance: 100 cycles, data retention: 20 years at 55°C
■ Clock, Reset And Supply Management
– Enhanced low voltage supervisor (LVD) for main supply with programmable reset thresh olds and auxiliary voltage detector (AVD) with interrupt capability
– Clock sources: crystal/ceramic resonator oscillators, internal RC oscillator, clock security system and bypass for external clock
– PLL for 2x frequency multiplication
– Four Power Saving Modes: Halt, Active-Halt, Wait and Slow
■ Interrupt Management
– Nested interrupt controller
– 10 interrupt vectors plus TRAP and RESET
– 9/6 external interrupt lines (on 4 vectors)
■ Up to 32 I/O Ports
– 32/24 multifunctional bidirectional I/O lines
– 22/17 alternate function lines
– 12/10 high sink outputs
■ 4 Timers
– Main Clock Controller with: Real time base, Beep and Clock-out capabilities
– Configurable watchdog timer
– 16-bit Timer A with: 1 input capture, 1 output compare, external clock input, PWM and pulse generator modes
– 16-bit Timer B with: 2 input captures, 2 output compares, PWM and pulse generator modes
■ 2 Communication Interfaces
– SPI synchronous serial interface
– SCI asynchronous serial interface
■ 1 Analog Peripheral (low current coupling)
– 10-bit ADC with up to 12 robust input ports
■ Instruction Set
– 8-bit Data Manipulation
– 63 Basic Instructions
– 17 main Addressing Modes
– 8 x 8 Unsigned Multiply Instruction
■ Development Tools
– Full hardware/software development package
– In-Circuit Testing capability
