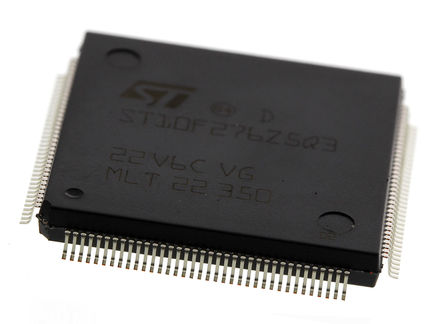

ST10F276Z5Q3

ST Microelectronics

ST10F276 Series 832KB Flash 68KB RAM 64MHz 16Bit Microcontroller - PQFP-144

Наличие: 1,233 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 2,827.57

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC39725721

Категория продукта:

Микроконтроллер

Упаковка: QFP-144

Дата доставки: 7 дней

Оплата:

Обновлено 30.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ST10F276Z5Q3 характеристики

Атрибут	Значение атрибута
Номенклатура	ST10F276Z5Q3
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC39725721
Жизненный Цикл Продукта	Active
Категория продукта	Микроконтроллер
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	144 Pin
Корпус/Пакет	QFP-144
Частота	64 MHz
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Количество Стежков	144 Position
Тактовая Частота	64.0 MHz, 64.0 MHz (max)
Размер ОЗУ	68 KB
Количество Битов	16 Bit
Количество I/O Выводов	111 IO
Время Доступа	64.0 µs
Количество АЦП	1 ADC
Количество входов и выходов	111 Input IO
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	28.1 mm
Ширина	28.1 mm
Высота	3.67 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	3A991A2
	Показывать Просмотр аналоги замена

Аналоги товара

ST10F276Z5Q3 описание продукта

Introduction
The ST10F276 is a derivative of the STMicroelectronics ST10 family of 16-bit single-chip CMOS microcontrollers. It combines high CPU performance (up to 32 million instructions per second) with high peripheral functionality and enhanced I/O-capabilities. It also provides on-chip high-speed single voltage Flash memory, on-chip high-speed RAM, and clock
generation via PLL.
Features
■ Highly performant 16-bit CPU with DSP functions
– 31.25ns instruction cycle time at 64MHz max CPU clock
– Multiply/accumulate unit (MAC) 16 x 16-bit multiplication, 40-bit accumulator
– Enhanced boolean bit manipulations
– Single-cycle context switching support
■ On-chip memories
– 512 Kbyte Flash memory (32-bit fetch)
– 320 Kbyte extension Flash memory (16-bit fetch)
– Single voltage Flash memories with erase/program controller and 100K erasing/programming cycles.
– Up to 16 Mbyte linear address space for code and data (5 Mbytes with CAN or I2C)
– 2 Kbyte internal RAM (IRAM)
– 66 Kbyte extension RAM (XRAM)
■ External bus
– Programmable external bus configuration & characteristics for different address ranges
– Five programmable chip-select signals
– Hold-acknowledge bus arbitration support
■ Interrupt
– 8-channel peripheral event controller for single cycle interrupt driven data transfer
– 16-priority-level interrupt system with 56 sources, sampling rate down to 15.6ns
■ Timers
– Two multi-functional general purpose timer units with 5 timers
■ Two 16-channel capture / compare units
■ 4-channel PWM unit + 4-channel XPWM
■ A/D converter
– 24-channel 10-bit
–3µs minimum conversion time
■ Serial channels
– Two synch. / asynch. serial channels
– Two high-speed synchronous channels
–One I2C standard interface
■ 2 CAN 2.0B interfaces operating on 1 or 2 CAN busses (64 or 2x32 message, C-CAN version)
■ Fail-safe protection
– Programmable watchdog timer
– Oscillator watchdog
■ On-chip bootstrap loader
■ Clock generation
– On-chip PLL with 4 to 12 MHz oscillator
– Direct or prescaled clock input
■ Real time clock and 32kHz on-chip oscillator
■ Up to 111 general purpose I/O lines
– Individually programmable as input, output or special function
– Programmable threshold (hysteresis)
■ Idle, power down and stand-by modes
■ Single voltage supply: 5V ±10% (embedded regulator for 1.8 V core supply)
