SN74LVC2T45DCTT Купить - TI Логический контроллер

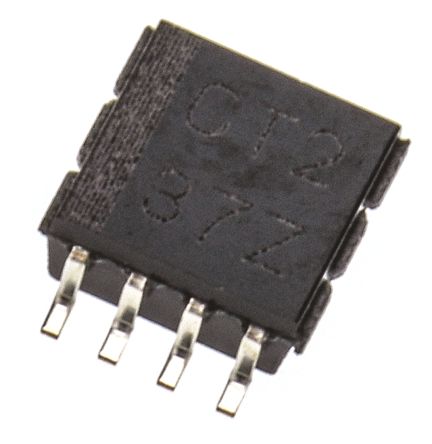

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC2T45DCTT

Transceiver, 74LVC245, 1.65V to 5.5V, SSOP-8

Наличие: 5,565 шт.

Адрес доставки: Москва

Цена: ₽ 65.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4396551

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC2T45DCTT характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC2T45DCTT
Производитель	TI
ЧипСити Номер продукта	CC4396551
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SSOP-8
Напряжение Питания (DC)	1.65V (min)
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Количество Битов	2 Bit
Скорость Передачи Данных	420 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.95 mm
Ширина	2.8 mm
Высота	1.29 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC2T45DCTT описание продукта

The SN74LVC2T45DCTT is a Dual-bit Non-inverting Bus Transceiver IC uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.65 to 5.5V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 to 5.5 V. This allows for universal low-voltage bidirectional translation between any of the 1.8, 2.5, 3.3 and 5V voltage nodes. It is designed for asynchronous communication between two data buses. The logic levels of the direction-control (DIR) input activate either the B-port outputs or the A-port outputs. The device transmits data from the A bus to the B bus when the B-port outputs are activated and from the B bus to the A bus when the A-port outputs are activated. The input circuitry on both A and B ports always is active and must have a logic HIGH or LOW level applied to prevent excess ICC and ICCZ.
Fully configurable dual-rail design allows each port to operate over 1.65 to 5.5V power supply range
VCC Isolation Feature, If Either VCC Input is at GND, Both Ports are in High-impedance State
DIR Input Circuit Referenced to VCCA
Low-power Consumption, 10µA Maximum ICC
±24mA Output Drive at 3.3V
Ioff Supports Partial-power-down Mode Operation
420Mbps(3.3 to 5V Translation) 210Mbps(Translate to 3.3V), 75Mbps (Translate to 1.8V) max data rates
Latch-up Performance Exceeds 100mA Per JESD 78, Class II
Green Product, No Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

SN74LVC2T45DCTT Даташит PDF

29 страницы, 984 КБ

08/20/2015
